[24편] ESS(에너지 저장 장치) 화재 사고의 원인 분석과 대책

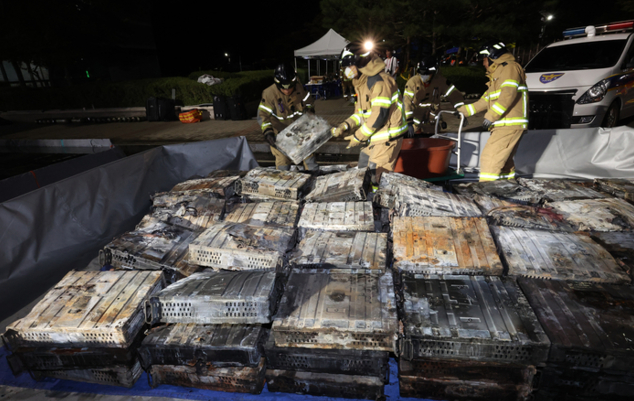

몇 해 전, 태양광 패널을 지붕에 얹은 대형 오프그리드(Off-grid) 캠핑카에 15kWh급 대용량 파워뱅크, 즉 소형 ESS(에너지 저장 장치)를 직접 구축해 달라는 의뢰를 받고 작업실에서 며칠 밤을 새운 적이 있습니다. 두꺼운 구리 버스바(Busbar)를 재단하여 수백 개의 리튬이온 셀을 직병렬로 엮어 거대한 팩을 만들고 있자니, '이 좁고 밀폐된 공간에서 단 하나의 셀이라도 밸런싱이 틀어져 열폭주가 시작되면 과연 손을 쓸 수 있을까' 하는 서늘한 공포감이 등줄기를 타고 흘렀습니다. 아니나 다를까, 얼마 지나지 않아 전국 곳곳의 태양광 발전소와 공단에 설치된 수십 MWh급 상업용 ESS 컨테이너에서 연쇄적으로 화재가 발생했다는 뉴스가 매일같이 쏟아졌습니다. 전기자전거나 스마트폰 배터리에서 불이 나는 것과는 차원이 다른, 소방차 수십 대가 동원되어도 며칠 동안 꺼지지 않는 재앙이었습니다. 도대체 무엇이 그 거대한 에너지 창고를 제어 불능의 화약고로 만들었는지, 현장에서 배터리를 다루는 엔지니어의 시선으로 ESS 화재의 근본적인 원인과 이를 막기 위한 처절한 공학적 대책을 분석해 보겠습니다.

태생적 위험성: 수만 개의 셀이 뭉친 거대한 화약고

ESS는 본질적으로 우리가 스마트폰이나 전기차에 사용하는 리튬이온 셀을 무식할 정도로 거대하게 이어 붙인 시스템입니다. 작은 셀들을 모아 모듈(Module)을 만들고, 이 모듈들을 세로로 쌓아 랙(Rack)을 구성한 뒤, 랙 수십 개를 컨테이너 형태의 뱅크(Bank)에 집어넣습니다. 문제는 '확률'입니다. 글로벌 탑티어 제조사가 만든 배터리 셀의 불량률이 1ppm(100만 개 중 1개)이라고 가정해 봅시다. 스마트폰에는 셀이 1개 들어가니 불량에 당첨될 확률이 극히 희박하지만, 수만 개에서 수십만 개의 셀이 촘촘하게 들어가는 ESS 컨테이너라면 이야기가 다릅니다. 컨테이너 하나당 반드시 불량 셀이 한두 개는 섞여 들어갈 수밖에 없는 구조적 딜레마를 안고 시작하는 것입니다. 이 단 하나의 불량 셀에서 미세한 내부 단락이 발생해 열폭주(Thermal Runaway)가 시작되면, 불과 수 밀리미터 간격으로 다닥다닥 붙어있는 주변 셀들로 열이 전이(Thermal Propagation)되며 걷잡을 수 없는 연쇄 폭발로 이어집니다.



현장에서 목격한 ESS 화재를 촉발하는 3대 치명적 원인

상업용 ESS 화재 원인 조사 보고서들을 살펴보면, 단순히 '배터리가 불량이라서' 불이 났다고 결론짓기 힘든 복합적인 문제들이 얽혀 있습니다. 제가 야외용 대용량 팩을 수리하며 직접 뼈저리게 겪었던 문제들과 정확히 일치하는 세 가지 핵심 원인이 있습니다.

1. 결로 현상과 수분에 의한 절연 파괴
   가장 빈번하고 치명적인 원인은 수분입니다. 산속이나 해안가에 설치된 ESS 컨테이너는 낮과 밤의 극심한 온도 차이를 겪습니다. 이때 컨테이너 내부에 결로 현상이 발생해 이슬이 맺히게 됩니다. 과거 방수 처리가 미흡했던 킥보드 팩을 열었을 때 BMS(배터리 관리 시스템) 기판 위에 물방울이 맺혀 초록색 구리 녹이 슬고 패턴이 쇼트(단락)되어 있던 것을 본 적이 있습니다. ESS 랙 내부의 고전압 배선이나 스위치기어에 결로가 맺히면 순식간에 절연이 파괴되며 아크 스파크가 튀고, 이는 곧바로 화재로 직결됩니다.
2. 극단적인 SOC(충전율) 운용과 셀 스트레스
   수익을 극대화해야 하는 발전소 사업자들은 배터리 용량의 95%에서 100%까지 한계치까지 꽉꽉 채워 충전(SOC)하고, 다시 바닥까지 긁어 쓰는 가혹한 운용을 반복했습니다. 하이니켈 NCM 셀은 SOC 90%를 넘어서는 순간부터 양극재 구조가 불안정해지고 극심한 스트레스를 받습니다. 여기에 셀 밸런싱이 조금이라도 틀어진 상태에서 100% 충전을 시도하면, 전압이 유독 높은 특정 셀 모듈이 과충전 한계선을 돌파하며 스스로 열폭주 방아쇠를 당기게 됩니다.
3. BMS 제어 소프트웨어의 동기화 오류 및 랙 간 전압 편차
   수십 개의 랙을 병렬로 연결해 놓은 상태에서 소프트웨어 오류나 통신 지연으로 특정 랙의 차단기(컨택터)가 제때 열리거나 닫히지 않으면 끔찍한 사태가 벌어집니다. 랙 간에 전압 차이가 크게 벌어진 상태에서 병렬 연결이 붙어버리면, 전압이 높은 쪽에서 낮은 쪽으로 순식간에 엄청난 돌입 전류(Inrush Current)가 쏟아져 들어갑니다. 이는 마치 전동공구 배터리를 역전압으로 꽂은 것과 같은 거대한 발열과 퓨즈 폭발을 일으킵니다.

화재 차단 및 열전파 지연을 위한 방호 대책

이러한 참사를 겪은 후, 배터리 업계와 정부는 단순히 셀의 품질을 높이는 것을 넘어 시스템적으로 불을 끄고 가두는 '안전 설계'에 사활을 걸게 되었습니다. 현재 실전 현장과 최신 ESS 설계에 반영되고 있는 물리적, 화학적 방호 대책들을 비교해 보았습니다.

대책 분류	적용 기술 및 솔루션	핵심 원리 및 효과
오프가스(Off-gas) 조기 감지	수소 및 CO 가스 센서 모듈 장착	열폭주 십여 분 전 벤팅되는 미세 전해액 기화 가스를 포착하여 시스템 강제 셧다운
열관리(TMS) 방식의 전환	공랭식(Air Cooling) ➔ 수랭식(Liquid Cooling)	결로 및 먼지 유입을 막기 위해 팩을 완전히 밀폐하고, 냉각수를 순환시켜 랙 간 온도 편차 제거
물리적 열전파(Propagation) 차단	에어로젤(Aerogel) 및 운모(Mica) 시트 삽입	셀과 셀 사이, 모듈 사이에 1,000도 이상을 견디는 단열재를 배치하여 인접 셀로의 열전달을 물리적으로 지연
강제 운용 제한 (충전율 규제)	SOC 상한선 80%~90% 강제 하향 설정	셀의 전기화학적 스트레스를 줄이고, 밸런싱 불량 시 과충전 리스크를 원천적으로 회피

수만 개의 셀이 뿜어내는 에너지를 통제하는 일은 마치 살아 숨 쉬는 거대한 맹수를 길들이는 것과 같습니다. 과거에는 그저 많은 에너지를 한곳에 구겨 넣는 '밀도'에만 집착했다면, 쓰라린 화재 사고들을 겪은 지금의 ESS 엔지니어링은 어떻게 하면 이 맹수를 안전한 우리 안에 가두고, 만약 날뛰더라도 이웃에게 피해가 가지 않도록 벽을 두껍게 칠 것인가 하는 '제어와 격리'의 공학으로 진화했습니다. 이는 수십 MWh의 상업용 팩을 설계하는 연구원이나, 작업실 구석에서 15kWh짜리 자작 캠핑용 뱅크를 조립하는 저 같은 실무자 모두에게 똑같이 적용되는 무거운 책임감입니다. 오늘 밤에도 내 작업대 한구석에서 방전 테스트 중인 팩의 쿨링팬 소리가 유독 크게 들리고, NTC 온도 센서의 데이터 로그에 눈을 떼지 못하는 이유입니다.
