무선 청소기 및 전동공구용 고출력 배터리 팩 내부 구조 분석

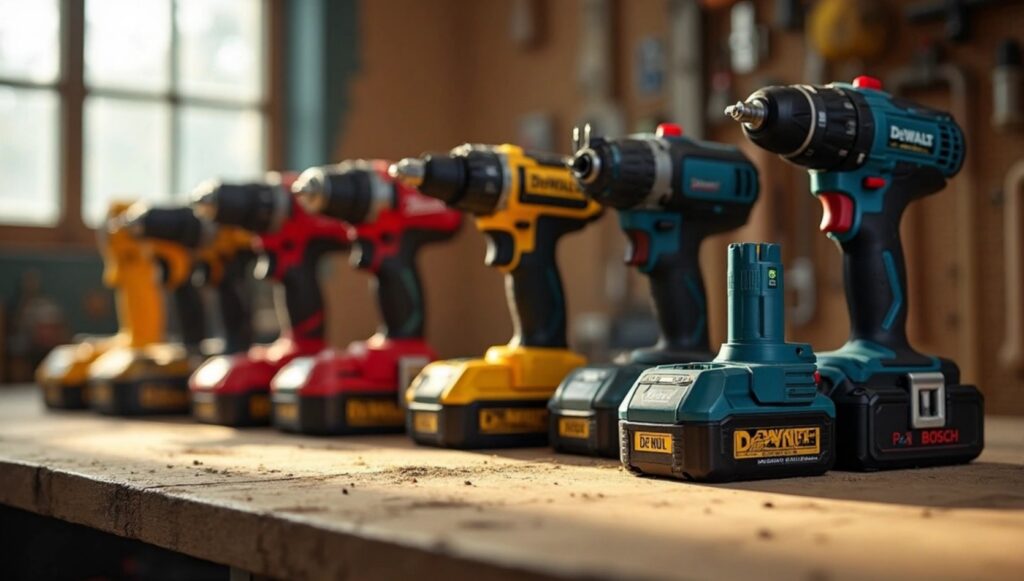

분당 수만 회 회전하는 무선 청소기의 터보 모드를 켜거나 콘크리트를 파쇄하는 충전 해머드릴의 스위치를 당길 때, 배터리 팩 내부는 정적을 깨고 거대한 전기적 폭풍에 휩싸이게 됩니다. 단 몇 초 만에 30A에서 50A에 달하는 전류를 순간적으로 쏟아내야 하는 전동공구 및 무선 청소기용 배터리 팩은 일반적인 전기자전거나 노트북 팩과는 설계 사상부터 차원을 달리합니다. 단순히 오래 달리는 것이 목적인 배터리가 장거리 마라톤 선수라면, 고출력 팩은 짧은 순간 한계치 출력을 내뿜어야 하는 100m 단거리 스프린터입니다. 수리 작업대 위에서 분해해 본 고출력 팩들의 내부에는 대전류 발열과 충격 진동을 제어하기 위한 고도의 공학적 설계들이 집약되어 있습니다.

고용량 셀의 달콤한 유혹을 포기하는 이유: 고방전 셀(High-Drain)의 내부 구조

전동공구 팩 리필이나 수리 시 작업자들이 가장 흔하게 범하는 실수가 있습니다. 바로 팩의 사용 시간을 늘리겠다는 생각으로 3,500mAh급 고용량 18650 셀을 장착하는 행위입니다. 결과는 십중팔구 가속 스위치를 당기자마자 팩이 꺼져버리거나 불과 몇 주 만에 셀이 열화되어 사망하는 불상사로 이어집니다.



Q. 왜 용량이 큰 셀을 쓰면 출력이 제대로 나오지 않을까요?
A. 셀 내부의 오믹 저항과 활물질 두께 때문입니다. 3,500mAh 고용량 셀은 한정된 캔 공간에 에너지를 쑤셔 넣기 위해 전극 활물질을 매우 두껍게 바르고 집전 탭을 최소한으로 줄여 놓았습니다. 이로 인해 셀 내부 저항이 20mΩ - 30mΩ 이상으로 높아 대전류가 통과할 때 극심한 전압 강하(Voltage Sag)와 발열이 발생합니다.



반면 고출력 팩에 채택되는 2,000mAh - 2,500mAh급 고방전 셀(Samsung 25R, LG HG2, Sony VTC5A 등)은 내부 설계 자체가 다릅니다.

• 전극 코팅 두께의 박막화: 활물질을 얇고 넓게 펼쳐 발라 리튬 이온이 표면에서 빠져나오는 경로를 극단적으로 단축시킵니다.
• 멀티 탭(Multi-tab) 및 탭리스(Tabless) 구조: 전극 젤리롤 내부의 이온 이동 병목을 막기 위해 전류 통로 역할을 하는 탭을 여러 개 배치하거나 전극 상단 전체를 탭으로 활용합니다.

이러한 공학적 결단 덕분에 고방전 셀은 내부 저항을 10mΩ 이하, 심지어 5mΩ 수치까지 떨어뜨려 continuous 방전 20A - 30A 조건을 안정적으로 견뎌냅니다.

대전류가 흐르는 고속도로: 버스바와 실리콘 배선의 통제 기술

50A 수준의 전류는 일반적인 전기 회로에서 전선을 순식간에 녹여버릴 수 있는 거대한 에너지입니다. 배터리 팩 내부에서 이 전류가 통과하는 길목마다 저항을 최소화하기 위한 정밀한 금속 공학이 적용됩니다.

1. 니켈 플레이트 스펙과 순도 (Pure Nickel vs Nickel-Plated)
   저가형 배터리 팩에 주로 쓰이는 철판 표면 니켈 도금 플레이트(Nickel-Plated Steel)는 고출력 환경에서 치명적입니다. 전기 전도도가 떨어져 플레이트 자체가 빨갛게 달아오르는 저항 히터로 변하기 때문입니다. 고출력 팩은 반드시 99.9% 순니켈(Pure Nickel) 0.2t - 0.3t 두께의 버스바를 사용하며, 대전류가 집중되는 메인 라인에는 니켈 판을 2중 3중으로 겹쳐 스폿 용접합니다.
2. 구리-니켈 복합 버스바(Copper-Clad Nickel)의 도입
   최신 프리미엄 전동공구 팩은 전기 전도율이 순니켈보다 4배 이상 뛰어난 구리(Copper) 판을 버스바 메인 소재로 도입하고 있습니다. 구리는 스팟 용접이 까다롭기 때문에 표면에 니켈을 결합한 복합 소재를 활용하여 용접성과 전도성을 동시에 확보합니다.
3. 실리콘 내열 내진 배선 (10AWG - 12AWG Silicone Wire)
   BMS와 메인 출력 단자를 이어주는 전선에는 섭씨 200도 이상의 고온을 견디는 실리콘 피복 전선이 사용됩니다. 수천 가닥의 미세 연선으로 이루어져 있어 모터의 강한 진동 속에서도 심선이 단선되지 않는 압도적인 유연성을 발휘합니다.

충격과 진동을 흡수하는 하우징 및 열관리 패킹 공학

작업 현장에서 떨어뜨려도 터지지 않고, 무선 청소기 흡입 모터의 미세 진동에 내부 단락이 일어나지 않는 비결은 단단한 외형 하우징과 내부 3차원 격자 구조에 있습니다.

• 엔지니어링 난연 플라스틱 셀 홀더
  고출력 팩 내부에는 셀끼리 직접 맞닿지 않도록 난연 PC/ABS 소재의 정밀 셀 홀더가 각각의 셀을 고정합니다. 진동으로 셀 피복이 벗겨져 캔끼리 접촉하면서 발생하는 대규모 단락 사고를 완벽히 막아주는 1차 방어선입니다.
• 충진재 포팅(Potting) 기법의 활용
  해머드릴처럼 극단적인 진동과 먼지가 발생하는 공구 팩 내부에는 우레탄이나 실리콘 재질의 포팅 리퀴드를 채워 넣어 기판과 셀 전체를 굳혀버립니다. 이 공정은 외부 충격을 흡수할 뿐만 아니라 분진 침투를 막고, 셀 중앙의 발열을 외부 케이스로 신속히 분산시키는 열전도 매체 역할을 담당합니다.
• NTC 서미스터 센서의 정밀 밀착
  팩 내부의 중심부, 즉 바람이 통하지 않아 열이 밀집되는 셀 표면에는 BMS와 직결된 NTC 온도 센서가 열전도 테이프로 밀착되어 있습니다. 가동 중 셀 온도가 섭씨 60도 수준에 도달하면 센서가 이를 즉시 감지하여 제어기에 신호를 보내 모터 동작을 강제로 멈춥니다.

현장 정비자가 바라보는 고출력 팩의 타협점

고출력 배터리 팩의 내부를 하나하나 뜯어보면, 배터리 공학이란 결국 한정된 공간 안에서 출력과 용량, 그리고 안전성이라는 세 가지 가치를 두고 끊임없이 최적의 타협점을 찾아가는 과정임을 알게 됩니다. 3,500mAh라는 고용량의 달콤한 유혹을 뒤로하고 2,500mAh 고방전 셀을 선택하는 결단, 그리고 열 손실을 단 1W라도 줄이기 위해 두꺼운 구리 버스바와 내열 실리콘 전선을 배치하는 미시적인 디테일은 모두 사용자의 안전과 장비의 순간 한계 성능을 끌어올리기 위한 필수적인 장치들입니다.



자작이나 수리를 진행할 때 단순히 눈에 보이는 용량 숫자만 보고 셀을 교체하는 실수를 범하지 않아야 합니다. 기기가 요구하는 C-rate 스펙을 정확히 계산하고, 이에 맞는 고방전 셀과 버스바, 그리고 진동 방지 가이드를 제대로 갖추는 것만이 가혹한 현장 조건에서도 안전하게 오랫동안 구동되는 완성도 높은 배터리 팩을 완성하는 유일한 길입니다.
