리필 배터리(재생 셀) 사용의 치명적 장단점과 정품 BMS 보드 이식 주의사항

중고 장터에서 'B급 무선 청소기 배터리팩 10개 일괄 3만 원'이라는 게시글을 보고 홀린 듯이 직거래를 다녀왔던 3년 전 겨울밤이 아직도 생생합니다. 전압이 살아있는 18650 셀만 추출해 전동 킥보드용 보조 배터리를 만들 심산이었습니다. 밤을 새워 니켈 플레이트를 자르고 스폿 용접을 친 뒤, 기존 팩에서 떼어낸 정품 BMS(배터리 관리 시스템) 보드를 억지로 이식했습니다. 배선이 완벽하다고 자부하며 스로틀을 당기는 순간, 발밑에서 '퍽' 하는 날카로운 파열음과 함께 매캐한 연기가 치솟았습니다. 메인 단자를 뽑아 던지고 소화기를 찾으며 뼈저리게 깨달았습니다. 비용 몇 푼을 아끼려다 기체는 물론이고 내 작업실 전체를 날려먹을 뻔했다는 사실을 말입니다. 배터리 리필과 정품 회로 개조는 얄팍한 꼼수가 통하지 않는, 목숨을 건 전기화학적 줄타기입니다.

재생 셀(리필 배터리)의 치명적 유혹과 내부 저항(IR)의 함정

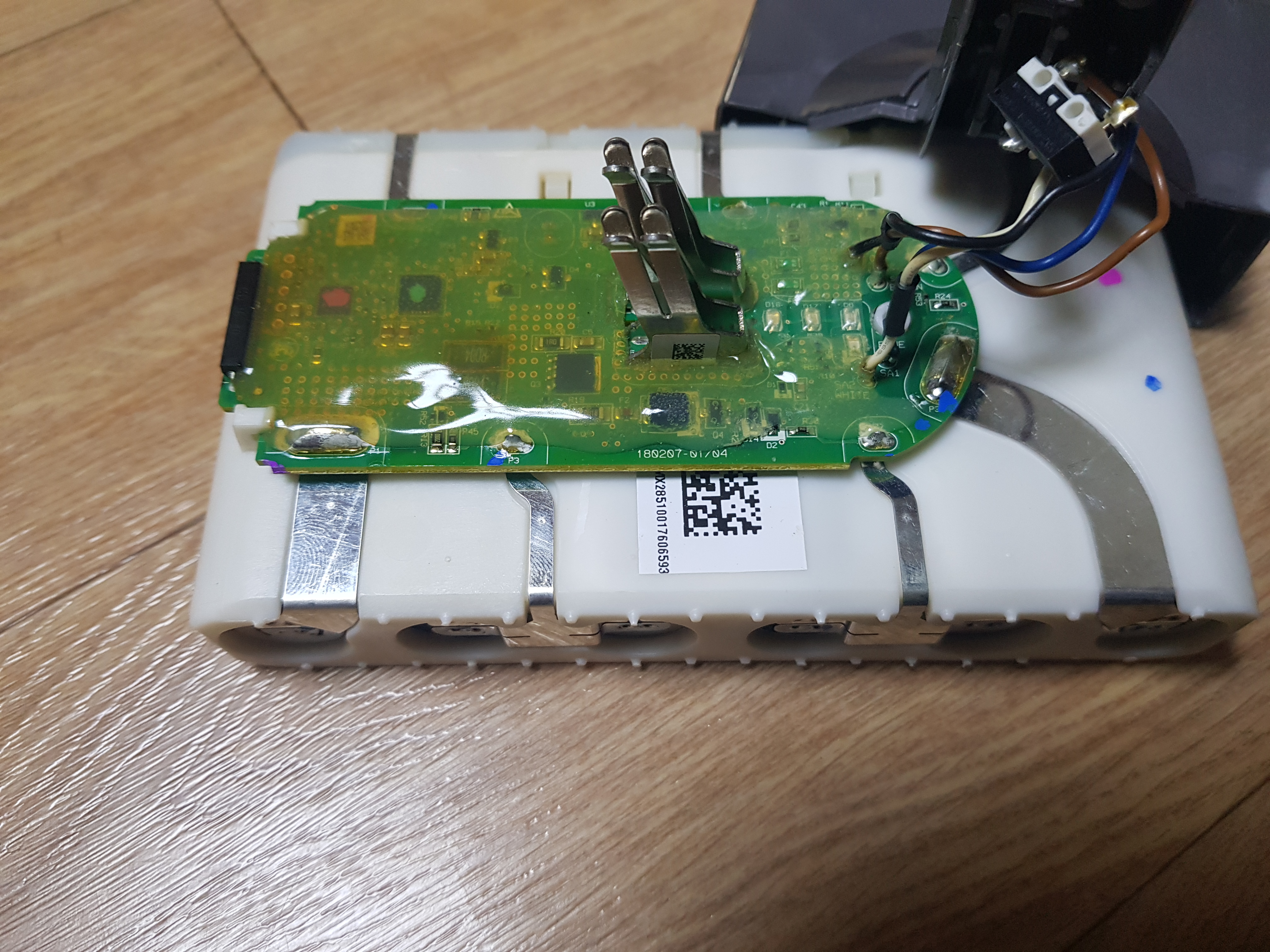

수명이 다 되어 버려진 무선 청소기나 전기자전거 배터리 팩을 작업대로 가져와 수축 튜브를 찢어보면, 팩을 구성하는 모든 셀이 죽어있는 경우는 사실상 제로에 가깝습니다. 멀티미터로 전압을 찍어보면 전체 10개의 셀(10S 구조) 중 1~2개만 전압이 0V 근처로 떨어져 데드 셀(Dead Cell) 판정을 받고, 나머지 8~9개의 셀은 3.6V 안팎의 정상 전압을 유지하고 있는 경우가 대부분입니다. 수많은 DIY 입문자들이 바로 여기서 '재생 셀 리필'이라는 치명적인 유혹에 빠집니다. 살아남은 셀들을 모아 새로운 팩을 짜면 신품 셀 구매 비용의 10분의 1도 안 되는 돈으로 대용량 팩을 만들 수 있기 때문입니다.



하지만 이는 공학적으로 완벽한 자살 행위나 다름없습니다. 배터리는 단순히 전압(V)만 같다고 해서 동일한 성능을 내는 부품이 아닙니다. 공장에서 막 출고된 동일한 로트(Lot) 번호의 신품 셀들은 내부 저항(IR, Internal Resistance)이 12mΩ~15mΩ 사이로 완벽하게 균일합니다. 그러나 각기 다른 기기에서 수백 번의 충방전 사이클을 견디다 뜯겨 나온 재생 셀들은 전압만 같을 뿐, 내부 저항과 잔여 수명(SOH)이 천차만별입니다.



실제로 제 작업대 위 전문 테스터기인 YR1035+로 재생 셀들을 찍어보면 어떤 놈은 20mΩ, 어떤 놈은 60mΩ 이상으로 저항값이 널뛰기를 합니다. 이렇게 노화 상태와 저항값이 완전히 다른 이기종 셀들을 직병렬로 묶어 전동 킥보드처럼 수십 암페어(A)의 고부하를 방전시키는 기기에 물리면 끔찍한 연쇄 반응이 시작됩니다. 전류는 저항이 낮은 곳으로 몰리려는 성질이 있는데, 내부 저항이 높은 병든 셀에서 극심한 병목 현상이 발생하며 옴의 법칙(V=IR)과 줄 열(Joule Heating, P=I²R) 공식에 따라 해당 셀의 온도가 순식간에 80도 이상으로 폭증합니다. 결국 이 늙고 병든 셀 하나가 열폭주의 트리거가 되어 멀쩡한 주변 셀들의 분리막까지 녹여버리며 팩 전체를 연쇄 폭발로 몰고 갑니다.



죽은 자의 소생? 정품 BMS 보드 이식의 끔찍한 오해와 하드웨어 락(Lock)

재생 셀 문제만큼이나 현장에서 자주 벌어지는 대참사는 브랜드 전자기기(다이슨, LG, 삼성 등)나 고가의 정품 모빌리티 팩에서 떼어낸 BMS 보드를 새로운 셀 뭉치에 그대로 이식하려는 얄팍한 시도입니다. 많은 작업자들이 BMS를 단순히 과충전(OVP)과 과방전(UVP)을 막아주는 단순한 전자 스위치 정도로 착각합니다. 셀만 새것으로 갈아 끼우고 B+, B- 단자에 납땜만 다시 해주면 보드가 알아서 새 배터리를 인식하고 작동할 것이라는 순진한 믿음입니다.



그러나 메이저 제조사들의 설계는 그렇게 허술하지 않습니다. 최신 기기들에 탑재된 Texas Instruments(TI) 계열이나 고성능 마이크로컨트롤러(MCU)가 내장된 BMS 칩셋에는 셀과 보드의 연결이 단 0.1초라도 끊어지는 순간, 회로 자체를 영구적으로 잠가버리는 '하드웨어 락(Hardware Lock)' 혹은 '영구 고장 모드(Permanent Failure Mode)'가 프로그래밍되어 있습니다. 배터리 리필을 위해 팩을 해체하며 니켈 플레이트를 자르는 순간, BMS는 전압 강하를 감지하고 이를 '심각한 외부 단락'이나 '비정상적인 해체 시도'로 간주하여 칩셋 내부의 EEPROM(비휘발성 메모리)에 차단 코드를 기록해 버립니다.



이렇게 락이 걸린 보드는 아무리 완벽하게 새로운 신품 고방전 셀을 용접해 연결하더라도 이미 사망 판정을 내린 상태이므로 충전기의 전류를 받아들이지도, 모터로 전류를 내보내지도 않습니다. 이를 우회하기 위해 납땜을 해제하기 전 외부 DC 서플라이로 우회 전압을 지속적으로 공급하며 셀을 교체하는 일명 '바이패스 이식' 꼼수도 존재하지만, 작업 중 핀셋 끝이 미세하게 떨려 0.5초만 전압이 끊겨도 보드는 즉사합니다. 설령 기적적으로 이식에 성공했다 하더라도, 기존 BMS의 펌웨어는 과거 노화된 배터리의 충방전 사이클과 열화도 데이터를 기억하고 있기 때문에 새 셀의 100% 용량을 제대로 끌어다 쓰지 못하고 조기 컷오프를 발생시킵니다.

안전한 대안: 미사용 추출 셀(NOS)의 활용과 전수 검사

그렇다면 비싼 신품 셀을 박스째로 사는 것만이 유일한 정답일까요? 기계적인 도표로 장단점을 나열하는 대신, 제 작업실 한편에 쌓여 있는 '미사용 추출 셀(NOS, New Old Stock)' 이야기를 해보겠습니다. 지난겨울, 창고 정리를 하던 킥보드 수입사에서 BMS 불량으로 반품된 장기 재고 배터리 팩 20개를 헐값에 넘겨받은 적이 있습니다. 케이스를 열어보니 충방전 사이클이 단 '0'회인 완벽한 새 셀들이 잠들어 있었습니다.

• 첫째, 로트(Lot)의 균일성 확보
  이 미사용 셀들의 가장 큰 장점은 바로 '로트의 균일성'입니다. 동일한 재고 팩 하나에서 추출한 50개의 미사용 셀들은 생산 주차와 화학적 컨디션이 완벽하게 동일합니다. 내부 저항(IR)을 찍어보면 오차 범위가 1~2mΩ 이내로 팩을 조립하기에 최적의 밸런스를 갖추고 있습니다.
• 둘째, 저전류 회복 충전(Pre-charge)
  아무리 미사용 셀이라 하더라도 창고에서 1~2년 이상 방치되었다면 BMS의 미세한 암전류나 자연 방전으로 전압이 낮아져 있습니다. 전압이 2.5V 아래로 떨어진 셀은 극저전압 상태에서 음극의 구리(Copper) 호일이 전해액 속으로 녹아내리는 '구리 용출' 현상이 발생할 수 있어 매우 위험합니다. 저는 절대 급속 충전기를 물리지 않고, 파워서플라이를 이용해 셀당 0.1A(100mA) 수준의 아주 미세한 저전류를 밀어 넣으며 천천히 전압을 3.2V까지 끌어올립니다. 화학 물질들이 충격 없이 서서히 활성화될 시간을 주는 것입니다.
• 셋째, 물리적 위험 요소 완벽 차단
  추출 셀의 양극과 음극에는 기존 팩 공장에서 용접해 둔 니켈 플레이트 찌꺼기가 날카롭게 붙어있습니다. 저는 반드시 드레멜(Dremel) 연마기를 사용하여 표면을 매끄럽게 갈아냅니다. 표면이 평탄해야 새로운 스폿 용접 시 불꽃(Spark)이 튀는 것을 막을 수 있습니다. 또한 플러스 단자 쪽의 절연 링(보리지)은 해체 시 훼손되기 쉬우므로, 무조건 떼어내고 두꺼운 신품 절연지를 다시 붙여줍니다. 이 작은 절연지 한 장이 단락을 막아주는 유일한 생명줄입니다.

오늘 오후, 동호회 지인이 전압이 안 나오는 전기자전거 배터리 팩을 들고 와서 "죽은 셀만 서너 개 빼내고 새것으로 갈아서 싸게 살려달라"라고 부탁했습니다. 저는 단 1초의 망설임이나 미안함도 없이 단호하게 거절하고 돌려보냈습니다. 배터리 팩 내부의 화학반응은 인간의 얕은 꼼수나 원가 절감을 용서할 만큼 자비롭지 않습니다. 인두기를 켜기 전에 당장 방진 마스크부터 쓰고, 어제 추출해 둔 미사용 21700 셀들의 표면 찌꺼기를 드레멜로 연마하는 고된 단순 노동부터 다시 시작해야겠습니다.
