배터리 노화(Degradation) 분석: 용량 감소와 내부 저항 증가의 메커니즘

스마트폰을 구입한 지 2년 정도 지나면 아침에 100%로 충전해서 집을 나서도 반나절을 버티기 힘들어집니다. 전동 킥보드나 전기자전거 역시 오래 타다 보면 계기판에는 전압이 충분하다고 나오는데, 약간의 오르막길만 만나도 전원이 툭 꺼져버리는 난감한 상황을 겪게 됩니다. 배터리를 다루는 정비 현장에서는 이런 현상을 '셀이 늙었다' 혹은 '내부 저항이 찼다'라고 표현합니다. 리튬이온 배터리는 쓰면 쓸수록, 혹은 가만히 보관만 하더라도 열역학적 법칙에 의해 피할 수 없는 노화(Aging) 과정을 겪게 됩니다. 이번 글에서는 사용자들을 괴롭히는 배터리 수명 저하 현상 뒤에 숨겨진 공학적 메커니즘을 '용량 감소'와 '내부 저항 증가'라는 두 가지 핵심 축을 중심으로 정밀하게 파헤쳐 보겠습니다.

노화의 첫 번째 축: 가용 리튬 이온의 고갈 (LLI, Loss of Lithium Inventory)

배터리가 노화되면 가장 먼저 체감하는 것이 바로 '총 주행거리의 감소' 즉, 용량의 하락입니다. 공학적으로 배터리의 용량이 줄어드는 가장 큰 원인은 양극과 음극 사이를 오가며 전기를 실어 나르는 일꾼, 즉 가용 리튬 이온(Li+)의 절대적인 숫자가 줄어들기 때문입니다. 이를 LLI(Loss of Lithium Inventory) 현상이라고 부릅니다.



초기 화성 공정에서 음극 표면에 형성되는 SEI(Solid Electrolyte Interphase) 보호막은 영구적이지 않습니다. 충전과 방전을 반복하며 흑연 음극재가 팽창과 수축을 거듭하면, SEI 층의 표면에는 미세한 균열이 발생합니다. 이 갈라진 틈새로 전해액이 파고들면 셀은 스스로를 보호하기 위해 또다시 전해액을 분해하여 새로운 SEI 층을 덮어 씌웁니다.

문제는 이 보호막을 보수하는 과정마다 양극에서 넘어온 귀중한 리튬 이온이 재료로 소모되어 영영 갇혀버린다는 점입니다. 사이클이 500회, 1000회 반복될수록 흉터에 딱지가 겹겹이 쌓이듯 SEI 층은 점점 두꺼워지고, 일을 해야 할 리튬 이온은 보호막 속에 갇혀 미아 상태가 되므로 전체적인 배터리 가용 용량이 영구적으로 깎여나가는 것입니다.

노화의 두 번째 축: 활물질 구조의 붕괴 (LAM, Loss of Active Material)

리튬 이온의 숫자만 줄어드는 것이 아닙니다. 리튬 이온이 들어갈 수 있는 집(결정 격자) 자체도 물리적으로 허물어집니다. 이를 활물질 손실(LAM)이라고 정의합니다.

1. 양극재의 입자 미세 균열 (Micro-cracking)
특히 NCM(니켈·코발트·망간) 계열의 하이니켈 양극재는 리튬 이온이 빠져나가고 들어올 때마다 결정 격자의 부피가 불규칙하게 수축하고 팽창합니다. 이 과정이 수백 번 반복되면 다결정 양극재 입자 내부에 마치 가뭄에 논바닥이 갈라지듯 미세한 크랙이 생깁니다. 균열이 발생하여 전극 집전체로부터 떨어져 나간 활물질은 더 이상 전자를 주고받을 수 없는 '죽은 공간(Dead Zone)'이 되며, 이 역시 용량 하락으로 직결됩니다.

2. 음극재의 박리 현상 (Exfoliation)
흑연 음극재 역시 고속 충전이나 과도한 방전 조건에 노출되면, 탄소 시트 층 사이로 전해액 용매 분자가 통째로 파고들어 층상 구조 자체를 찢어버리는 박리 현상을 겪게 됩니다. 집이 무너지면 리튬 이온이 머물 곳이 사라지게 됩니다.

노화의 세 번째 축: 내부 저항(Impedance) 증가와 전해액 고갈

용량 감소보다 실전 모빌리티 운용에서 더욱 치명적인 것은 내부 저항(IR, Internal Resistance)의 증가입니다. 언덕을 오르지 못하고 전압이 곤두박질치는 전압 강하(Voltage Sag) 현상의 주범이 바로 이 내부 저항입니다.

1. 전해액 고갈 (Electrolyte Dry-out) 현상
앞서 언급한 SEI 층의 지속적인 성장과 수리 과정은 리튬 이온뿐만 아니라 전해액 내부의 유기 용매까지 대량으로 소모합니다. 셀이 늙어감에 따라 찰랑거리던 액체 전해액은 말라붙어 뻑뻑해지며, 리튬 이온이 이온 전도도를 잃고 제대로 헤엄치지 못하는 전해액 고갈 현상이 발생합니다.

2. 저항의 증가와 발열의 악순환
SEI 층이 두꺼워지고 전해액이 마르면, 리튬 이온이 양극과 음극을 오가는 데 엄청난 물리화학적 저항을 받게 됩니다. 배터리에서 발열량(P)은 전류(I)의 제곱에 내부 저항(R)을 곱한 값으로 결정됩니다. 즉, 노화되어 내부 저항이 높아진 배터리 팩은 동일한 전류를 당기더라도 과거보다 훨씬 뜨거운 열을 방출하며, 이 열은 다시 노화를 가속화하는 죽음의 나선(Death Spiral)에 빠지게 만듭니다.

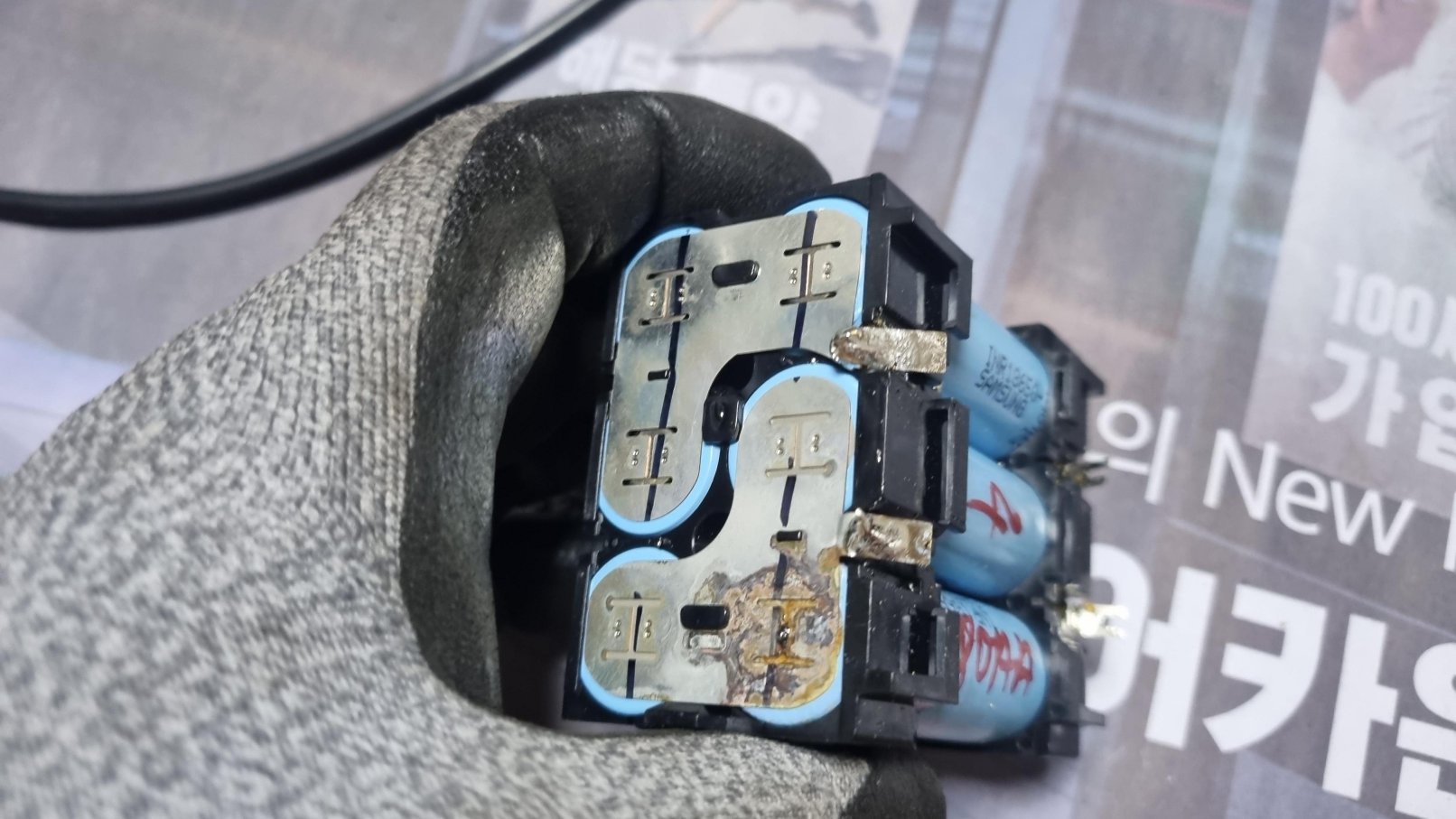

실전 배터리 팩 진단: 노화된 셀을 판별하는 작업자 수칙

배터리 리빌드 현장에서는 단순한 전압계(멀티미터)만으로는 셀의 노화 상태를 정확히 진단할 수 없습니다. 늙은 배터리도 충전을 마치면 4.2V의 정상 전압을 가리키기 때문입니다. 따라서 다음의 실무 수칙을 통해 숨겨진 노화를 잡아내야 합니다.



[   ] AC 교류 내부 저항 측정기 활용
일반 멀티미터가 아닌 1kHz의 교류 주파수를 흘려보내 임피던스를 측정하는 전문 'AC 내부 저항 측정기(YR1035+ 등)'를 사용해야 합니다. 신품 18650 고출력 셀의 내부 저항이 12mΩ - 15mΩ 수준이라면, 수명을 다해가는 노화 셀은 30mΩ - 50mΩ 이상으로 저항 수치가 치솟아 있습니다. 저항이 높은 셀은 재활용 팩 구성에서 과감히 제외해야 합니다.



[   ] 전자 부하기를 통한 DC 전압 강하(Voltage Sag) 테스트
AC 저항이 정상 수치라도 실제 대전류 방전 시 전압이 급락하는 경우가 있습니다. 전자 부하기(Electronic Load)를 연결하여 셀 스펙의 1C - 2C에 해당하는 전류를 강제로 방전시켜 봅니다. 이때 4.1V였던 전압이 순식간에 3.2V 이하로 고꾸라진다면, 이는 전해액 고갈과 활물질 붕괴가 심각하게 진행된 노화 셀입니다.



[   ] 고온 방치 및 보관 전압(SOC) 관리의 중요성 확인
배터리 노화를 예방하는 가장 훌륭한 정비는 예방입니다. 리튬이온 배터리는 만충(100%) 상태로 40도 이상의 여름철 차 트렁크에 방치될 때 LLI와 LAM 노화 속도가 기하급수적으로 빨라집니다. 장기 보관 시에는 반드시 전압을 3.6V - 3.7V (SOC 50% 부근)로 맞추고 서늘한 곳에 두는 것이 현존하는 최고의 수명 연장 비법입니다.







함께 읽으면 좋은 글:
 나노 실리콘 음극재 적용에 따른 볼륨 팽창(Swelling) 현상 극복 방안
