배터리 용량(mAh)과 전압(V)의 상관관계: 전기차 주행거리는 어떻게 결정되는가?

작업대에 들어온 기체들의 BMS 수리 내역서를 작성하다 보면, "아니, 똑같은 10Ah 배터리인데 왜 이 녀석은 언덕에서 뻗고 저 녀석은 잘 치고 나가죠?"라는 질문을 정말 지겹도록 받습니다. 스펙표에 적힌 36V 10Ah와 48V 10Ah라는 숫자 앞에서 단순히 뒤쪽의 암페어아워(Ah)만 보고 "둘 다 똑같이 10시간 쓸 수 있는 배터리 아니냐"고 오해하시는 분들이 허다합니다. 이 착각 때문에 볼트(V) 수를 무시하고 덜컥 상위 기종 컨트롤러에 팩을 물렸다가 FET가 새까맣게 타들어가며 연기를 뿜어내는 아찔한 사고를 현장에서 수없이 목격했습니다. 단순히 물탱크의 크기로 비유되곤 하는 전하량(Ah)과 압력을 뜻하는 전위차(V)가 실제로 만나 어떻게 모빌리티의 주행거리와 출력을 결정짓는지, 작업대 위에서 옴의 법칙과 와트(Wh) 계산기를 두드리며 체감했던 공학적 진실을 명확하게 파헤쳐 보겠습니다.

mAh와 V의 명확한 공학적 개념 분리

배터리의 스펙을 바르게 이해하기 위해서는 먼저 전하량의 단위인 mAh와 전위차의 단위인 V를 명확히 구분해야 합니다.

• 전류 용량(mAh, Ah) : 보관할 수 있는 전하의 총량

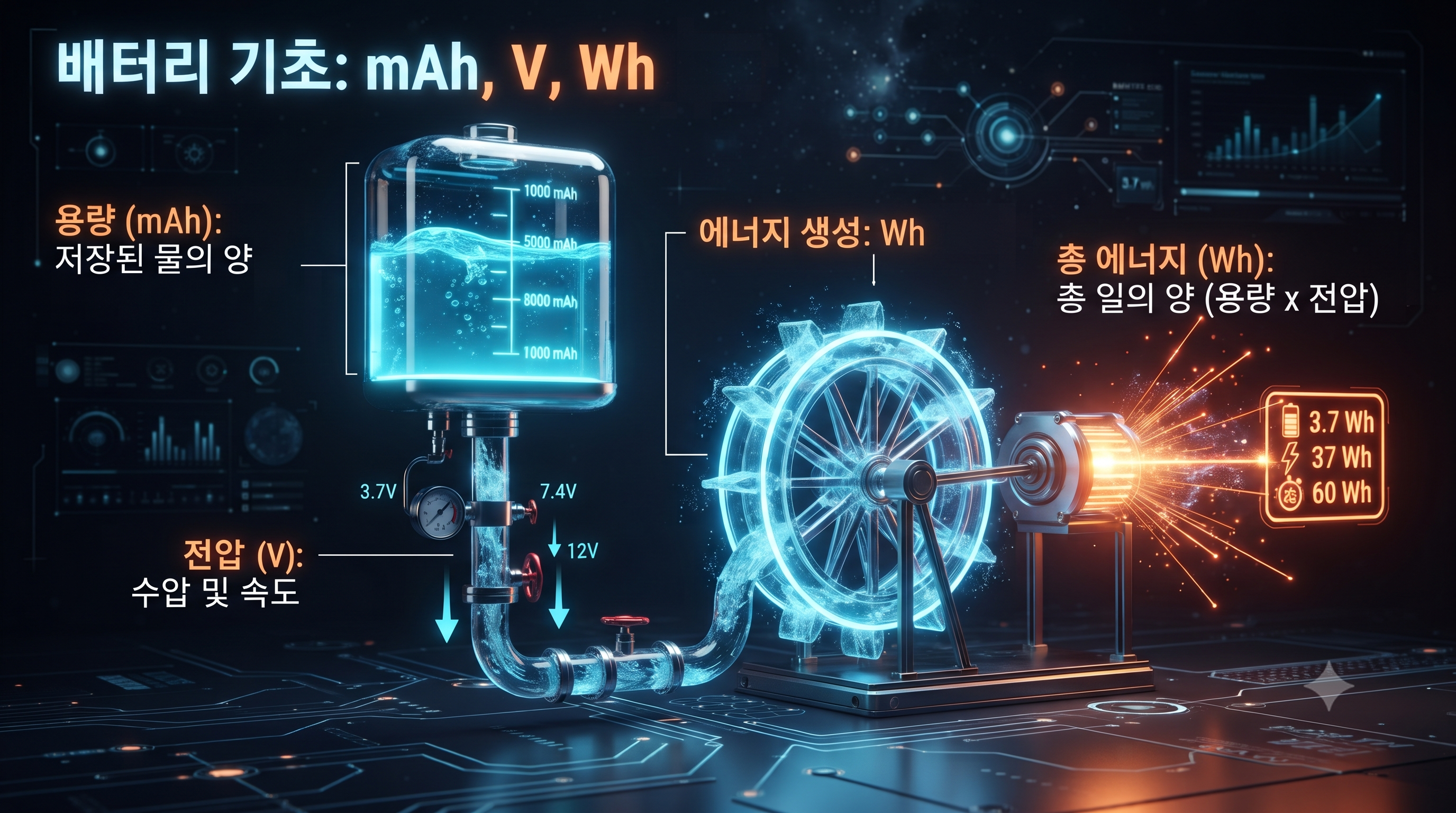

  mAh(밀리암페어시) 및 Ah(암페어시)는 배터리 셀 내부에 저장할 수 있는 전하의 절대적인 양을 나타냅니다. 1mA의 전류를 1시간 동안 연속해서 흘려보낼 수 있는 전하량을 1mAh라고 정의합니다. 물통으로 비유하자면 물통 속에 담긴 물의 양(L)과 같습니다. 예를 들어 3,000mAh(3Ah) 용량을 가진 18650 셀은 3A의 전류를 1시간 동안 일정하게 내보낼 수 있는 능력을 지니고 있습니다.
• 전압(V) : 전자를 밀어내는 위치 에너지의 차이
  전압은 양극과 음극 사이에 존재하는 전위의 차이입니다. 높이에 따라 수압이 달라지는 것처럼, 전압이 높을수록 전자를 외부 회로로 강력하게 밀어내는 힘이 커집니다. 리튬이온 배터리는 화학 소재의 종류에 따라 고유한 공칭 전압(Nominal Voltage)을 형성합니다. 일반적인 NCM 계열 셀의 공칭 전압은 3.6V - 3.7V 수준이며, 만충 시 4.2V에서 방전 하한선인 2.5V - 3.0V 사이를 오르내리게 됩니다.

배터리의 진짜 일하는 능력, 전력량(Wh) 산출법

배터리가 보유한 진짜 에너지를 파악하려면 Ah 단독 수치가 아닌 전력량(Wh, 와트시)을 계산해야 합니다. 전력량은 배터리가 실제로 얼마만큼의 일을 할 수 있는지를 나타내는 종합적인 에너지를 의미합니다.

전력량 계산 기본 공식 : 전력량(Wh) = 전압(V) x 전류 용량(Ah)

동일하게 10Ah의 전류 용량을 가진 두 가지 배터리 팩을 비교해 보겠습니다.

1. 36V 10Ah 배터리 팩 : 36V x 10Ah = 360Wh
2. 48V 10Ah 배터리 팩 : 48V x 10Ah = 480Wh

두 팩 모두 표시된 전류 용량은 10Ah로 동일하지만, 전압이 높은 48V 팩이 360Wh 대비 33% 이상 많은 480Wh의 에너지를 담고 있습니다. 전기차 사양표에 표기되는 kWh(킬로와트시)는 이 Wh 단위를 1,000배 확대한 단위입니다. 77.4kWh 배터리를 탑재한 전기차는 77,400Wh에 달하는 에너지를 보관하고 있는 셈입니다.

셀의 직렬과 병렬 조합이 만드는 팩 설계 메커니즘

단일 리튬이온 셀은 약 3.6V의 전압과 3Ah 내외의 용량을 가집니다. 고출력 모빌리티나 전기차를 구동하기 위해서는 수십 개에서 수천 개의 셀을 직렬(Series)과 병렬(Parallel)로 결합하여 원하는 전압과 용량을 만들어내야 합니다.

• 직렬 연결(S) : 전압의 상승
  셀을 직렬로 연결하면 전류 용량은 셀 1개와 동일하게 유지되지만 전압이 합산됩니다. 3.6V 3Ah 셀 10개를 직렬로 이어 붙이면(10S) 전압은 36V가 되고 용량은 3Ah를 유지합니다. 고전압 시스템을 구축하면 동일한 출력을 낼 때 흐르는 전류(A)를 줄일 수 있으므로, 배선 발열(I^2 R 손실)을 줄이고 효율을 크게 높일 수 있습니다.
• 병렬 연결(P) : 용량의 상승
  셀을 병렬로 연결하면 전압은 셀 1개와 같고 전류 용량이 합산됩니다. 3.6V 3Ah 셀 4개를 병렬로 연결하면(4P) 전압은 3.6V이고 용량은 12Ah(12,000mAh)로 증가합니다.

■ 10S4P 배터리 팩 구성의 이해
10S4P로 설계된 배터리 팩은 10개 직렬 모듈을 4개 병렬로 배치한 구조입니다. 총 40개의 셀이 들어가며, 3.6V 3Ah 셀 기준 36V 12Ah(432Wh)의 스펙을 완성하게 됩니다. 최근 최신 전기차들이 400V 시스템에서 800V 초고압 시스템으로 전환하는 이유도 직렬 셀 수를 늘려 전압을 높임으로써 전력 손실을 줄이고 급속 충전 속도를 한계치까지 끌어올리기 위함입니다.

배터리 핵심 사양 및 주행거리 결정 지표

구분	공학적 의미	대표 단위	주행 성능 및 기기 영향
전압 (V)	전극 간 전위차 (수압 개념)	V (Volt)	모터의 최고 회전수, 토크, 발열 제어 효율 결정
전류 용량 (Ah)	저장된 전하의 절대량 (물양 개념)	mAh, Ah	동일 전압 기준 출력 지속 가능 시간 결정
전력량 (Wh)	저장된 총에너지의 절대값	Wh, kWh	실제 주행거리(km)를 결정짓는 절대적 기준 지표
전비 (Efficiency)	에너지 단위당 이동 가능 거리	km/kWh, Wh/km	차량 중량, 공기저항, BMS 모듈 효율에 따른 변수



☆ 실전 배터리 선택 및 운용 노하우

1. 용량 비교 시 단순 Ah 표기에 속지 마십시오.
   추가 팩을 장착하거나 배터리를 새로 교체할 때 Ah 수치만 보고 결정하시면 안 됩니다. 반드시 전압(V)과 전류 용량(Ah)을 곱한 전력량(Wh) 수치를 확인해야 실제 사용할 수 있는 이동 거리가 나옵니다. 20Ah 표기라도 36V 팩(720Wh)과 60V 팩(1,200Wh)은 에너지가 60% 이상 차이 납니다.
2. 부하 시 발생하는 전압 강하(Voltage Sag)를 계산해야 합니다.
   배터리는 만충 상태의 전압을 지속적으로 유지하지 못합니다. 급가속을 하거나 가파른 언덕길을 오를 때 대전류가 흐르면 셀 내부 저항으로 인해 순간적으로 전압이 주저앉는 전압 강하 현상이 일어납니다. 잔여 용량이 20% 미만일 때 모터 출력이 눈에 띄게 약해지는 원인이 여기에 있습니다.
3. 컷오프 전압(Cut-off Voltage) 차단 관리
   BMS는 셀의 과방전을 막기 위해 안전 전압 이하로 떨어지면 출력을 차단합니다. 36V(10S) 배터리 팩 기준 통상 30V 이하로 떨어지면 차단 회로가 작동합니다. 이 하한 전압 이하로 내려간 상태에서 셀이 방치되면 내부 전극 격자가 깨지며 회복 불가능한 불량 셀이 됩니다.
4. 전기차 실제 주행거리 계산법
   전기차의 실제 주행거리는 에너지 저장량과 연비(전비)의 곱으로 결정됩니다. 80kWh 배터리를 탑재한 전기차의 전비가 5.0km/kWh라면 복합 주행거리는 약 400km(80kWh x 5.0km/kWh)가 산출됩니다. 겨울철 히터 작동이나 고속 주행으로 전비가 3.5km/kWh로 떨어질 경우 동일한 배터리로도 주행거리가 280km까지 단축될 수 있습니다.
