실전 배터리 DIY 가이드 (3) : BMS 배선 연결 및 오결선 방지 실전 노하우

전기자전거 배터리 팩을 처음 완성했던 날을 지금도 선명하게 기억합니다. 셀 선별부터 스폿 용접까지 모든 과정이 예상보다 순조롭게 끝났고, 마지막으로 BMS만 연결하면 모든 작업이 마무리되는 상황이었습니다. 그때까지만 해도 BMS는 단순히 충전과 방전을 제어하는 작은 회로기판 정도로만 생각했습니다. 그런데 밸런스 커넥터를 연결하는 순간 작은 스파크와 함께 BMS에서 연기가 피어오르기 시작했습니다. 심장이 철렁 내려앉았습니다. 급하게 전원을 분리하고 원인을 찾기 위해 몇 시간을 보낸 끝에 문제는 셀 하나의 배선 순서를 잘못 연결한 아주 사소한 실수였다는 사실을 알게 되었습니다. 그날 이후 배터리 DIY에서 가장 긴장되는 작업은 스폿 용접이 아니라 BMS를 연결하는 마지막 순간이라는 사실을 몸으로 배우게 되었습니다.



배터리를 처음 제작하는 사람들은 셀 용접이나 니켈 플레이트 연결이 가장 어려운 과정이라고 생각합니다. 하지만 실제로 여러 개의 배터리 팩을 제작하고 수리해 보니 가장 많은 문제가 발생하는 부분은 대부분 BMS 배선에서 시작되었습니다. 셀 하나의 전압만 잘못 인식해도 보호회로가 오작동할 수 있고, 심한 경우 BMS가 손상되거나 셀에 과도한 스트레스가 발생할 수도 있습니다. 이번 글에서는 실제 작업을 하며 경험했던 시행착오를 바탕으로 BMS 배선 연결 방법과 오결선을 예방하는 요령, 그리고 첫 전원을 인가하기 전에 반드시 확인해야 하는 점검 방법까지 차근차근 정리해 보겠습니다.



BMS 배선은 순서보다 중요한 것이 없습니다

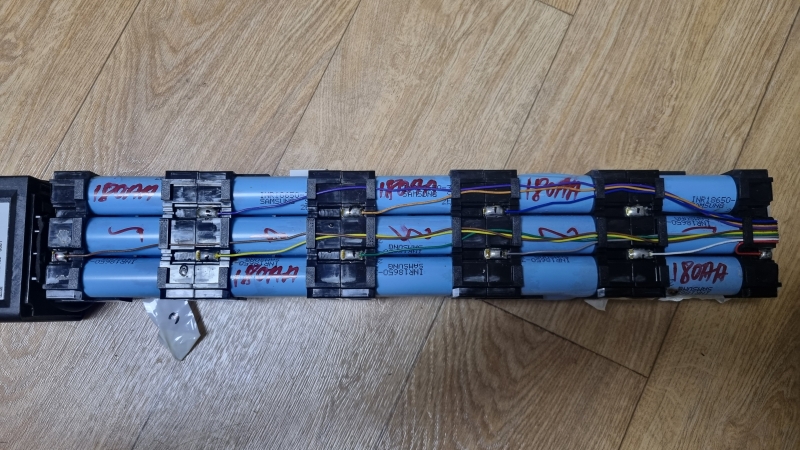

처음 배터리를 만들 때는 밸런스 배선이 셀 전압을 읽기 위한 단순한 신호선이라고 생각했습니다. 하지만 여러 번의 제작과 수리를 경험하면서 생각이 완전히 달라졌습니다. BMS는 각각의 밸런스 배선을 기준으로 셀의 위치를 하나씩 인식하며 배터리 전체를 관리합니다. 예를 들어 13S BMS라면 B-, B1, B2, B3부터 마지막 B13까지 순서대로 셀 전압을 읽어 들이며, 이 정보가 충전 제어와 방전 보호의 기준이 됩니다.



예전에 10S 배터리를 제작하던 중 중간 셀 하나의 배선을 잘못 연결했던 적이 있습니다. 외관상으로는 모든 배선이 정상처럼 보였지만 BMS는 셀 전압을 전혀 다른 위치에서 읽고 있었고, 충전기를 연결하자마자 보호회로가 즉시 차단되었습니다. 당시에는 BMS가 불량인 줄 알고 새 제품까지 준비했지만, 원인은 배선 순서 하나였습니다. 그 일을 겪고 나서는 절대로 배선을 감으로 연결하지 않습니다. 셀을 하나 연결할 때마다 멀티미터로 누적 전압을 측정하고, 밸런스 커넥터를 연결하기 전에도 다시 한번 순서를 확인하는 습관이 생겼습니다.

배선 위치	정상 측정 전압	확인 내용
B-	0V	기준 전위
B1	약 3.6V	첫 번째 셀 전압
B2	약 7.2V	누적 전압 확인
B3	약 10.8V	배선 순서 재확인

작업을 오래 할수록 가장 위험한 순간은 복잡한 작업이 아니라 "이 정도면 맞겠지"라는 순간이라는 것을 여러 번 느꼈습니다. BMS는 셀 하나의 위치도 틀리지 않아야 정상적으로 동작하는 만큼, 배선 순서를 확인하는 과정만큼은 시간을 아끼지 않는 것이 가장 안전한 방법이었습니다.

작업 속도보다 중요한 것은 반복 확인이었습니다

예전에는 셀을 모두 연결한 뒤 마지막에 한 번만 전압을 확인했습니다. 시간이 지나면서 이 방법이 가장 위험하다는 사실을 깨달았습니다. 셀이 많아질수록 어느 위치에서 실수가 발생했는지 찾기가 매우 어려웠기 때문입니다. 지금은 작업 순서를 완전히 바꾸었습니다. 셀 하나를 추가할 때마다 직렬 전압을 확인하고, 니켈 플레이트 용접이 끝나면 다시 측정하고, 밸런스 배선을 연결하기 전에 또 한 번 확인합니다. 처음에는 작업 시간이 오래 걸리는 것처럼 느껴졌지만 실제로는 재작업이 거의 없어지면서 전체 작업 시간은 오히려 줄어들었습니다. 또 하나 중요했던 부분은 커넥터 방향이었습니다. BMS 커넥터는 억지로 밀어 넣으면 들어가는 것처럼 보여도 핀이 한 칸 밀려 연결되는 경우가 있습니다. 예전에 한 번은 커넥터가 끝까지 들어간 줄 알고 충전기를 연결하려다가 마지막 확인 과정에서 핀 배열이 한 칸 밀린 것을 발견한 적이 있었습니다. 그때 이후부터는 커넥터를 연결한 뒤에도 핀 배열을 눈으로 다시 확인하는 습관을 만들었습니다.



DIY 작업을 오래 하다 보면 가장 큰 적은 기술 부족이 아니라 익숙함이라는 생각이 듭니다. 익숙해질수록 확인 과정을 생략하게 되고, 대부분의 사고는 바로 그 순간 발생했습니다. 그래서 지금도 새로운 배터리 팩을 제작할 때는 처음 작업하는 마음으로 하나씩 확인하며 진행하고 있습니다.

첫 전원 인가 전 마지막 5분이 배터리의 운명을 결정합니다

배선을 모두 끝냈다고 바로 충전기를 연결하지는 않습니다. 제가 지금도 가장 중요하게 생각하는 과정은 첫 전원을 인가하기 직전의 최종 점검입니다. 이 과정에서 작은 이상이라도 발견되면 다시 처음부터 확인합니다. 가장 먼저 전체 팩 전압을 측정해 직렬 연결이 정상인지 확인합니다. 이후에는 셀별 전압 편차를 확인하여 특정 셀이 과도하게 높거나 낮지 않은지 점검합니다. 이어서 BMS 출력 전압을 측정하고, 충전 단자의 극성과 방전 단자의 극성이 서로 바뀌지 않았는지 다시 확인합니다. 마지막으로 니켈 플레이트 주변에 남아 있는 금속 조각이나 납땜 찌꺼기처럼 단락을 유발할 수 있는 요소가 없는지 작업대를 다시 살펴봅니다.



예전에 출력 단자의 극성을 반대로 납땜한 적이 있었습니다. 모든 작업이 끝났다고 생각했지만 마지막 멀티미터 확인 과정에서 극성이 뒤바뀐 것을 발견했고, 그 덕분에 BMS와 충전기를 모두 살릴 수 있었습니다. 그때 느꼈던 안도감은 아직도 잊히지 않습니다. 배터리 DIY를 하면서 가장 크게 바뀐 습관은 서두르지 않는 것입니다. 예전에는 빨리 완성하는 것이 실력이라고 생각했지만 지금은 마지막 5분 동안 얼마나 꼼꼼하게 확인하느냐가 진짜 실력이라는 생각을 합니다. BMS는 배터리 팩의 두뇌이기 때문에 연결 과정에서 한 번의 실수도 허용하지 않습니다. 조금 느리더라도 정확하게 확인하는 작업이 결국 가장 빠르고 가장 안전한 제작 방법이라는 사실을 현장에서 수없이 경험했습니다.



배터리 팩을 제작할 때 가장 화려한 작업은 스팟 용접일지 모르지만, 가장 중요한 작업은 BMS를 연결하는 마지막 과정이라고 생각합니다. 저 역시 여러 번의 시행착오를 겪으며 기술보다 확인 습관이 더 중요하다는 사실을 배웠습니다. 셀 하나의 전압을 다시 측정하고, 커넥터 방향을 한 번 더 확인하는 몇 분의 시간이 수십 개의 셀과 값비싼 BMS를 지켜 주었습니다. 지금도 새로운 배터리 팩을 만들 때마다 마지막까지 멀티미터를 손에서 놓지 않는 이유도 바로 여기에 있습니다. 다음 편에서는 사용이 끝난 리튬이온 배터리가 어떻게 새로운 자원으로 다시 태어나는지, 폐배터리 리사이클링 기술과 유가금속 회수 공정을 실제 산업 현장의 흐름에 맞춰 자세히 살펴보겠습니다.
