하이니켈 NCM(니켈·코발트·망간) 배터리의 진화와 기술적 한계

전기차와 고출력 전동 모빌리티 시장에서 가장 흔하게 접하는 양극재 화학계는 단연 NCM(니켈·코발트·망간) 삼원계 배터리입니다. 고성능 팩을 자작하거나 모듈 수리를 진행하며 스펙 시트를 살펴보면, 불과 몇 년 전 중심이던 NCM523이나 NCM622 셀 대신 NCM811이나 NCMA 같은 단어가 표준처럼 자리 잡은 것을 확인할 수 있습니다. 니켈의 비중을 끌어올려 동일한 무게와 부피에서 더 긴 주행거리를 확보하려는 배터리 공학의 집요한 진화 덕분입니다. 그러나 엔지니어링 관점에서 니켈 함량의 증가는 마냥 혜택만을 제공하지 않습니다. 에너지 밀도가 높아지는 만큼 셀의 열적 stability(안정성)는 급격히 떨어지며, 전극 표면의 부반응과 물리적 붕괴라는 혹독한 대가를 치러야 합니다. 이번 글에서는 NCM 배터리가 하이니켈로 진화해 온 공학적 궤적과, 그 과정에서 마주한 치명적인 기술적 한계 및 극복 방안을 심층적으로 해부해 보겠습니다.

NCM 조성 비율의 진화: 니켈 함량이 만들어낸 에너지 밀도의 도약

삼원계 양극재는 니켈, 코발트, 망간의 원자 비율을 조절함으로써 배터리의 주요 스펙을 결정합니다. 초기 배터리 시장에서는 세 원소를 1:1:1 비율로 맞춘 NCM111이 주류를 이루었으나, 주행거리 한계를 극복하기 위해 니켈의 비중을 점진적으로 높이는 방향으로 발전해 왔습니다.

• NCM111 및 NCM523 (초기 및 중기 삼원계)
  니켈 비중이 33% - 50% 수준인 초기 조성입니다. 에너지 밀도는 다소 낮지만 결정 구조가 매우 안정적이며, 발열 특성이 우수하여 초기 전기차와 전동공구 팩에 안정적으로 적용되었습니다.
• NCM622 및 NCM811 (하이니켈 시대의 개막)
  니켈 비중을 60%에서 80%까지 대폭 끌어올린 조성입니다. 니켈 함량이 80% 이상으로 올라가는 순간부터 '하이니켈(High-Nickel)' 배터리로 분류하며, 1회 충전당 주행거리가 500km - 600km 이상으로 크게 늘어나는 발판이 되었습니다.
• NCMA 및 하이니켈 90% 이상 (최신 차세대 조성)
  코발트 비중을 5% 이하로 극단적으로 줄이고, 코발트의 빈자리에 알루미늄(Al)을 첨가한 NCMA 양극재입니다. 알루미늄이 산소와의 결합력을 강하게 유지해 주어 니켈 비중을 90% 이상 끌어올리면서도 출력 안정성을 보강한 기술입니다.

NC

니켈 비중 상승에 따른 3대 공학적 한계점

배터리 공학에서 니켈 원소는 용량을 늘려주는 고마운 존재이지만, 동시에 양극 격자 구조를 불안정하게 만드는 주범이기도 합니다. 니켈 함량이 80%를 넘어서면 세 가지 치명적인 결함이 도드라집니다.

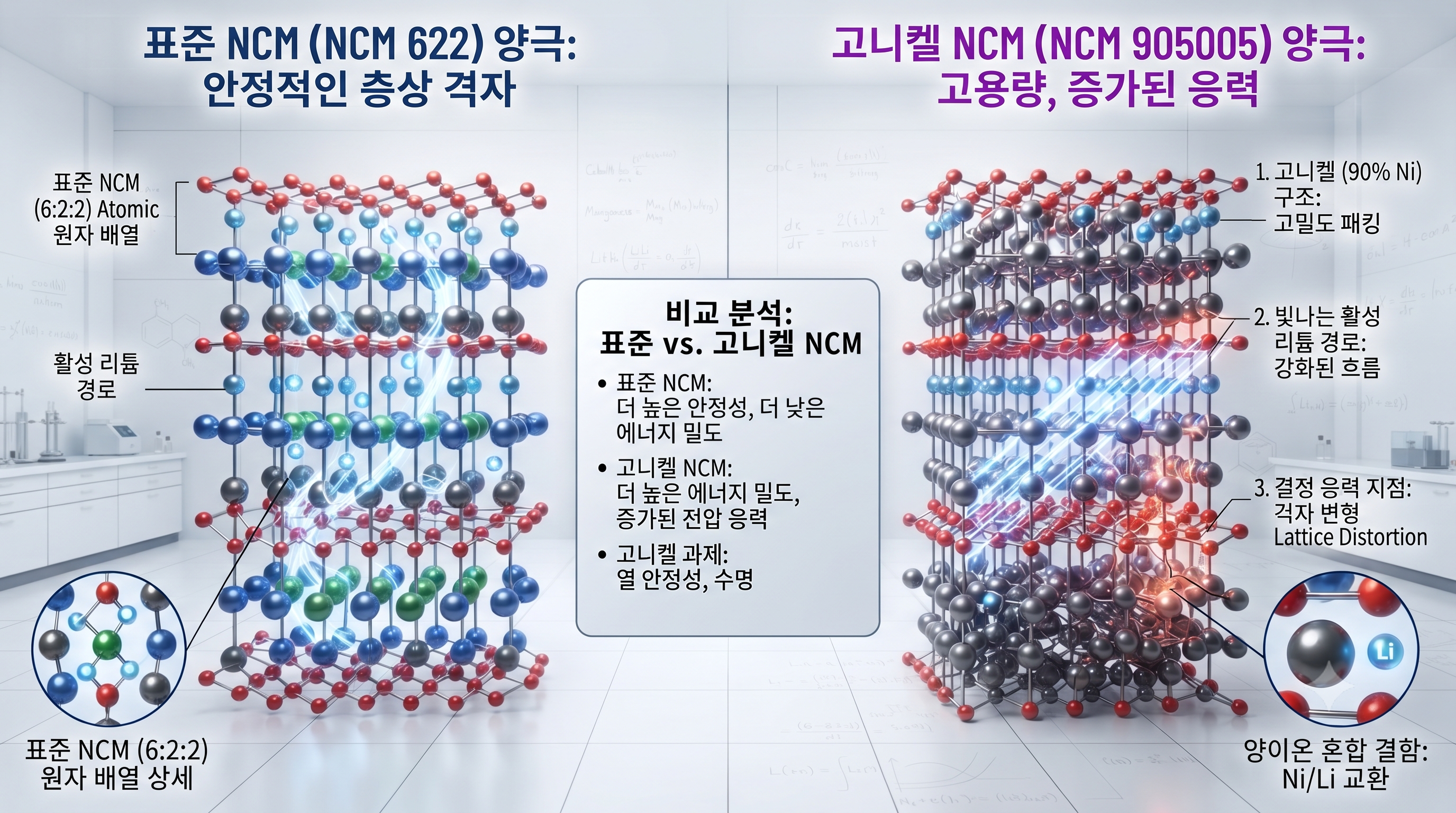

1. 양이온 혼합(Cation Mixing) 현상
   리튬 이온(Li+)과 니켈 이온(Ni2+)은 이온 반지름이 매우 유사합니다. 충전 과정에서 리튬 이온이 양극 격자 밖으로 대량 빠져나가면, 텅 빈 리튬의 자리를 니켈 이온이 무단 점거해 버리는 양이온 혼합 현상이 일어납니다. 니켈이 리튬 이동 통로를 막아버리기 때문에 셀의 내부 저항이 급증하고 용량이 영구적으로 감소합니다.
2. 입자 내부 미세 균열(Micro-cracking) 발생
   하이니켈 양극재는 충전과 방전을 거듭할수록 결정격자가 늘어났다 줄어드는 부피 변형을 격렬하게 겪습니다. 이 물리적 스트레스로 인해 둥근 다결정 양극 입자 내부에 수많은 미세 균열이 발생합니다. 금이 간 틈새로 전해액이 침투하면 가스 발생 및 전해액 고갈 현상이 가속화됩니다.
3. 양극재 표면의 잔류 리튬과 산소 방출 반응
   하이니켈 입자 표면에는 수산화리튬(LiOH)이나 탄산리튬(Li2CO3) 같은 잔류 리튬 찌꺼기가 쉽게 형성됩니다. 이 잔류 리튬은 전해액과 반응하여 셀 부풀어 오름(Gassing) 현상을 유발하며, 고온 노출 시 격자 내부의 산소를 손쉽게 밖으로 뿜어내어 열폭주 온도를 낮춰버립니다.

[실무 노트] 하이니켈의 약점을 극복하는 차세대 제어 기술

배터리 셀 제조사들은 이러한 하이니켈의 불안정성을 극복하기 위해 결정 구조 자체를 바꾸는 기술 혁신을 적용하고 있습니다.

• 다결정에서 단결정(Single Crystal) 양극재로의 전환
  기존 양극재는 나노 크기의 작은 입자 수천 개가 뭉친 다결정 구조였습니다. 압형 공정이나 충방전 부피 변형 시 입자끼리 부딪히며 부서지는 단점이 있었습니다. 최근에는 입자 하나하나를 하나의 거대한 단일 결정으로 키워내는 단결정 기술이 도입되고 있습니다. 단결정 양극재는 미세 균열이 발생하지 않고 잔류 리튬 부반응이 적어 하이니켈의 수명과 안정성을 획기적으로 개선시켰습니다.
• 표면 나노 코팅 및 도핑 기술
  양극재 입자 표면에 지르코늄(Zr), 티타늄(Ti), 알루미늄(Al) 등의 이종 원소를 나노미터 두께로 얇게 코팅하거나 격자 내부에 섞어 넣습니다. 이 보호막은 전해액이 양극재와 직접 반응하여 산소를 탈리시키는 악순환을 강하게 억제해 줍니다.

구분	NCM523 / 622 (중니켈)	NCM811 / NCMA (하이니켈)
에너지 밀도	보통 (약 180Wh/kg - 220Wh/kg)	매우 높음 (약 250Wh/kg - 300Wh/kg)
열 안정성	상대적으로 우수함 (열분해 온도 높음)	취약함 (약 200도 부근에서 산소 방출 시작)
수명 특성	충방전 반복 시 결정 구조 유지가 용이함	입자 균열 및 양이온 혼합으로 노화 빠른 편
주요 적용 분야	표준형 전기차, 보급형 전동 모빌리티	장거리 프리미엄 전기차, 고출력 DIY 팩



◈ 하이니켈 셀 적용 모듈 사용 및 관리 점검 항목

[   ] 만충 전압 관리 (4.2V 엄격 제한)
하이니켈 셀은 4.2V 이상으로 과충전 되었을 때 양극재 내 산소 탈리 위험이 급격히 증가합니다. BMS 설정 시 셀당 전압을 4.15V - 4.18V 수준으로 살짝 낮추어 만충을 제어하면 열적 안전성과 가역 수명을 훨씬 길게 확보할 수 있습니다.

[   ] 냉각 및 열관리 모듈 보강
하이니켈 기반 팩을 수리하거나 자작할 때는 대전류 방전 시 발생하는 팩 내부 온도를 45도 이하로 유지할 수 있는 쿨링 가이드(알루미늄 방열판, 방열 패드)를 필수로 배치해야 합니다. 고온 상태가 유지되면 입자 균열과 전해액 가스 발생이 기하급수적으로 늘어납니다.

[   ] 셀 밸런싱 모니터링 강화
하이니켈 셀은 노화 속도가 셀마다 미세하게 다를 수 있습니다. 직렬 모듈 내 특정 셀의 전압이 먼저 주저앉는 균형 깨짐 현상이 심해지므로, 정기적인 패시브 및 액티브 밸런싱 모니터링이 필수적입니다.





함께 읽으면 좋은 글:
[8편] LFP(리튬·인산·철) 배터리의 특징과 저온 성능 저하의 원인 분석
