23편.배터리 안정성 테스트 표준 (UN38.3, UL 등)과 가혹 조건 시험 항목

몇 년 전, 지인의 의뢰를 받아 심혈을 기울여 제작한 72V 고출력 전동 서프보드용 커스텀 배터리 팩을 해외로 발송하려다 공항 화물 터미널에서 처참하게 입구컷을 당한 적이 있습니다. 아무리 완벽하게 절연 처리를 하고 두꺼운 방수, 난연 케이스를 씌웠다 한들 단 한 장의 서류가 없었기 때문입니다. 바로 'UN38.3' 테스트 통과 인증서였습니다. 당시에는 그저 대기업만 통과할 수 있는 까다로운 탁상행정이라며 툴툴거렸지만, 만약 그 거대한 배터리 팩 하나가 수만 피트 상공의 비행기 화물칸에서 기압 차이로 스웰링이 오고 열폭주를 일으켰을 때의 참사를 떠올려보면 등골이 오싹해집니다. 우리가 작업실에서 니켈 플레이트에 스팟 용접을 치고 절연 테이프를 겹겹이 감는 행위는, 결국 이 무자비한 글로벌 테스트 표준들이 상정하고 있는 극한의 환경을 견뎌내기 위한 발버둥과 같습니다.

하늘길을 여는 가혹한 8단계 관문, UN38.3 운송 시험

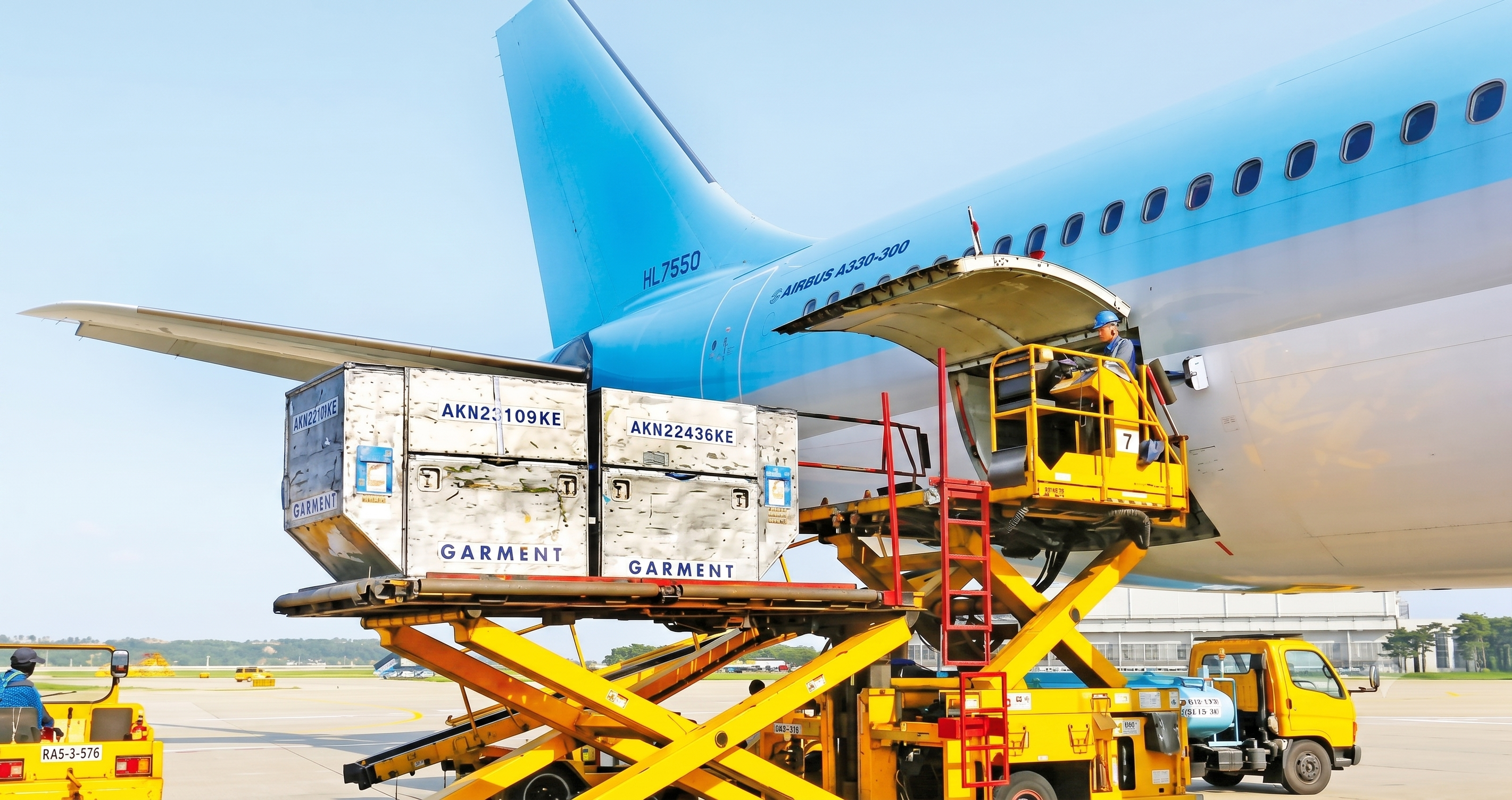

전 세계 어디든 리튬이온 배터리가 비행기나 선박에 실려 국경을 넘으려면 UN에서 제정한 위험물 운송 기준인 UN38.3을 반드시 통과해야 합니다. 이 테스트는 T1부터 T8까지 총 8가지의 끔찍한 물리적, 환경적 고문을 배터리에 가합니다. 가장 먼저 겪게 되는 T1 고도 시험(Altitude Simulation)과 T2 온도 시험(Thermal Test)은 기압과 온도의 극단적인 변화를 시뮬레이션합니다. 비행기가 이륙하여 고도가 높아지면 화물칸의 기압이 떨어집니다. 이때 밀폐된 배터리 팩 내부에 갇힌 기체는 밖으로 팽창하려는 성질을 븨게 됩니다. 실링이 부실하거나 내압 배출용 숨구멍(Vent)이 없는 자작 팩은 상공에서 케이스가 터져나가기 십상입니다. 여기에 영하 40도와 영상 75도를 쉴 새 없이 오가는 열충격이 가해지면, 팩 내부에 결로가 생겨 BMS(배터리 관리 시스템) 기판이 쇼트될 위험도 기하급수적으로 커집니다.



하지만 현장에서 팩을 짤 때 가장 뼈저리게 와닿는 기준은 바로 T3 진동(Vibration)과 T4 충격(Shock) 테스트입니다. 저는 예전에 오프로드용 전동 킥보드 팩을 만들 때 원가를 아껴보겠다고 0.15t 얇은 도금 니켈을 썼다가, 킥보드의 거친 진동을 이기지 못하고 석 달 만에 스팟 용접 부위가 모조리 떨어져 나가는 쓰라린 실패를 맛본 적이 있습니다. UN38.3의 진동 테스트는 이런 미세한 물리적 단선과 피로 누적을 귀신같이 잡아냅니다. 제가 최근 팩을 조립할 때 셀과 셀 사이에 엔지니어링 플라스틱 홀더를 꽉 채우고 그 빈 공간마저 실리콘 포팅(Potting) 액으로 가득 메워버리는 이유가 바로 이 기준을 내 손으로 통과하기 위함입니다.



불바다를 막아내는 최후의 방어선, UL 인증의 극한 조건

항공 운송에 UN38.3이 있다면, 기기와 사용자 본연의 안전을 검증하는 끝판왕으로는 미국의 UL(Underwriters Laboratories) 인증이 있습니다. 배터리 셀 단품의 안전성을 보는 UL 1642와, 전기자전거나 스쿠터 같은 모빌리티 배터리 팩 전체를 굽고 지지는 UL 2271이 대표적입니다. 이 테스트 항목들 중에서 엔지니어의 간담을 가장 서늘하게 만드는 것은 의도적인 과충전(Overcharge)과 강제 방전(Forced Discharge) 시험입니다. 과거 작업실 마당에 방염 박스를 가져다 두고, 알리익스프레스에서 직구한 출처 불명의 '묻지마' 셀과 UL 1642 인증을 통과한 정품 고방전 셀을 의도적으로 과충전해 보는 무식한 실험을 해본 적이 있습니다. 결과는 충격적이었습니다.



묻지마 셀은 전압이 4.5V를 넘어가자마자 내부에서 가스가 끓어오르는 소리가 나더니 굉음과 함께 시뻘건 불꽃을 뿜으며 산산조각이 났습니다. 반면 정품 셀은 내부 압력이 차오르자 양극 캡 쪽에 내장된 CID(Current Interrupt Device, 전류 차단 장치)가 부풀어 오르는 압력을 이기고 '톡' 하고 기계적으로 끊어지며 전류 유입을 영구적으로 차단했습니다. 이 작은 기계식 안전판 하나가 UL 테스트의 생사를 가르고, 나아가 거실에서 기기를 충전하는 라이더의 생명을 구하는 것입니다.

악몽의 관통(Nail Penetration)과 압착(Crush) 테스트

배터리 연구원들과 팩 설계자들이 세상에서 가장 두려워하는 테스트는 뾰족한 강철 쇠못으로 배터리 정중앙을 자비 없이 뚫어버리는 관통 시험입니다. 못이 양극판과 음극판, 그리고 그사이를 얇게 막고 있는 분리막을 동시에 관통하는 순간, 셀 내부에서는 저항이 0에 가까운 초거대 단락(Short Circuit)이 발생합니다. 그 즉시 엄청난 대전류가 못을 타고 흐르며 수초 만에 셀 온도가 500도 이상으로 치솟고 양극재가 산소를 내뿜으며 폭발합니다.



실전에서도 이와 비슷한 일들이 벌어집니다. 도로 경계석에 밑바닥을 강하게 긁히고 찌그러진 전동 킥보드의 배터리를 수리하러 열어본 날의 기억이 선명합니다. 외부 충격으로 인해 팩 하단부의 셀 하나가 무참히 찌그러져(Crush) 있었고, 내부 분리막이 미세하게 파열되어 팩 전체가 펄펄 끓어오르고 있었습니다. 운 좋게 발화 임계점을 넘기 직전에 팩을 해체하고 메인 배선을 끊어냈지만, 이때의 서늘한 경험은 저에게 외부 하우징의 절대적인 강도와, 셀 사이사이에 충격을 분산시키는 에폭시 보드나 마이카(Mica) 패드가 얼마나 생명과 직결되는지 뼈저리게 가르쳐 주었습니다.



UL 2271 같은 모빌리티 팩 인증에는 이러한 압착 테스트뿐만 아니라, 팩을 수조에 담가버리는 침수(Water Immersion) 테스트와 높은 곳에서 콘크리트 바닥으로 던져버리는 낙하(Drop) 테스트가 쉴 새 없이 이어집니다. 하나같이 배터리 팩이 현실에서 마주할 수 있는 최악의 불운들을 한데 모아 놓은 가혹한 환경입니다.

테스트 표준이 메이커와 엔지니어에게 던지는 진짜 의미

이 두꺼운 규격서와 테스트 기준들을 가만히 들여다보면, 이것이 그저 넥타이를 맨 관료들이 책상머리에서 만들어낸 서류 더미가 아님을 깨닫게 됩니다. 도로 위에서, 하늘 위에서 팩이 부서지고 불타버린 수많은 사고의 잔해와 잿더미 속에서 공학자들이 피와 땀으로 써 내려간 생존의 기록입니다. 이 까다로운 기준들을 단순히 대기업이나 통과해야 할 규제 장벽으로 치부해서는 안 됩니다. 저 같은 실무 작업자나 자작을 즐기는 메이커들에게는, 내가 방금 납땜을 끝낸 이 배터리 팩이 과연 안전한지 스스로 검증할 수 있는 완벽한 '설계 오답 노트'나 다름없습니다.



내일은 지난주에 작업실로 입고된 산악용 오프로드 킥보드의 하단 케이스를 두꺼운 3T 알루미늄 판으로 보강하고, 플러스 단자 쪽에 절연 보리지를 두 겹으로 덧대는 작업부터 다시 꼼꼼하게 시작해야겠습니다. 우리가 매일 달리는 무자비한 아스팔트와 빗물 고인 웅덩이, 그리고 끊임없는 진동은 랩실 안의 UN38.3이나 UL 테스트 환경보다 훨씬 더 변덕스럽고 잔인한 실전 시험장이기 때문입니다.
