SEI 층(Solid Electrolyte Interphase)의 형성과 초기 수명 결정 요인

새로 조립한 배터리 팩이나 막 출고된 전기차를 처음 주행할 때, 많은 사용자들은 배터리가 100% 최고의 성능을 발휘할 것이라고 기대합니다. 하지만 팩 제조 현장에서 셀을 다루다 보면 완전히 충전되지 않은, 이른바 '반쯤 잠든 상태'로 출고되는 것을 볼 수 있습니다. 이는 배터리 제조 공정의 가장 마지막이자 핵심 단계인 '화성 공정(Formation)'을 거치며 셀 내부에 아주 특별한 보호막을 만들어야 하기 때문입니다. 이 보호막이 바로 SEI(Solid Electrolyte Interphase) 층입니다. 눈에 보이지 않는 수 나노미터 두께의 이 얇은 막이 어떻게 형성되느냐에 따라 배터리가 5년을 버틸지 10년을 버틸지 초기 수명이 결정됩니다. 이번 편에서는 리튬이온 배터리의 생명선이자 노화의 주범이라는 두 얼굴을 가진 SEI 층의 형성 원리와 공학적 딜레마를 집중적으로 분석해 보겠습니다.

SEI 층(Solid Electrolyte Interphase)의 정의와 탄생 과정

SEI 층은 고체 전해질 계면을 뜻하며, 쉽게 말해 음극재(흑연 등) 표면에 형성되는 아주 얇고 단단한 화학적 보호막을 의미합니다. 이 보호막은 배터리를 제조할 때 처음부터 발라져 나오는 것이 아니라, 셀을 조립하고 전해액을 주입한 뒤 최초로 전기를 가해 충전하는 과정에서 자체적으로 생성됩니다.



▲ 초기 화성 공정(Formation)에서의 형성 메커니즘
배터리에 처음 전압이 인가되어 리튬 이온이 음극 쪽으로 이동하면, 음극의 전위가 전해액에 포함된 유기 용매(EC, PC 등)의 분해 전압보다 낮아집니다. 즉, 전해액 입장에서 음극 표면은 화학적으로 매우 불안정하고 가혹한 환경이 됩니다. 이때 전해액의 용매 분자들이 음극 표면에 닿자마자 분해되면서 환원 반응을 일으킵니다. 이 분해된 화학 생성물들이 음극 흑연의 표면에 찰가닥 달라붙어 얇은 껍질을 만드는데, 이것이 바로 초기 SEI 층입니다.



▲ 필수 불가결한 리튬 이온의 소모 현상 (Irreversible Capacity Loss)
SEI 층이 만들어지는 과정은 공짜가 아닙니다. 전해액이 분해되어 막을 형성할 때, 반드시 양극에서 넘어온 귀중한 리튬 이온(Li+)의 일부가 막의 재료로 함께 소모됩니다. 이렇게 SEI 층의 뼈대를 구성하는 데 쓰인 리튬 이온은 다시는 양극으로 돌아가지 못하고 영구적으로 갇히게 됩니다. 이로 인해 새 배터리는 첫 번째 충전 시 설계된 전체 용량의 약 5% - 10%를 스스로 깎아 먹으며 비가역적 용량 손실을 겪게 됩니다.

SEI 층의 두 얼굴: 배터리의 수호자이자 노화의 주범

설계 용량의 10%를 날려버리는 손해를 감수하면서까지 SEI 막을 형성하는 이유는, 이 막이 없으면 배터리가 아예 작동조차 할 수 없기 때문입니다. SEI 층은 완벽한 선택적 투과성을 지닌 마법의 장벽 역할을 수행해야 합니다.

1. 배터리를 살리는 긍정적 역할 (전자 차단 및 이온 투과)

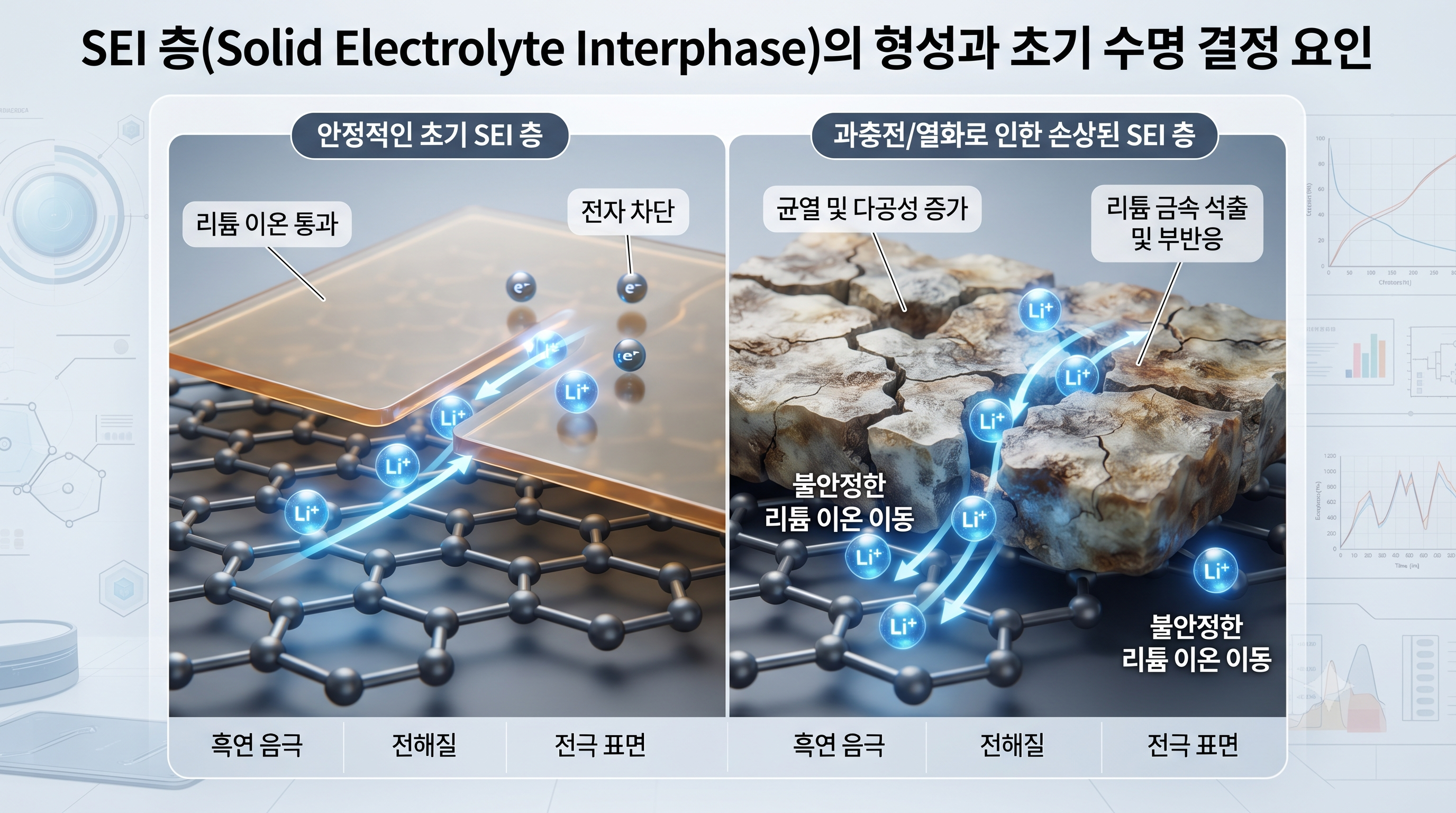

   안정적으로 형성된 SEI 층은 전해액과 음극 흑연이 더 이상 직접 맞닿지 않도록 물리적으로 격리합니다. 가장 중요한 점은 이 막이 전자의 이동은 완벽하게 차단하면서도 리튬 이온만은 통과시킨다는 것입니다. 전자가 막혀 있으므로 전해액의 추가적인 분해(환원 반응)가 멈추고, 배터리가 정상적인 충방전 궤도에 오를 수 있습니다. 또한 흑연 층 사이로 전해액 분자가 통째로 파고들어 흑연 격자를 부숴버리는 박리 현상(Exfoliation)을 원천 차단합니다.
2. 배터리를 죽이는 부정적 역할 (수명 저하 및 내부 저항 증가)
   하지만 SEI 층은 고정 불변의 막이 아닙니다. 수백 번의 충전과 방전을 반복하며 음극재가 팽창과 수축을 거듭하면, 표면의 SEI 층에 미세한 균열(Crack)이 발생합니다. 금이 간 틈새로 전해액이 스며들면 다시 전자를 만나 분해 반응이 일어나고, 그 자리에 새로운 SEI 막이 또 덧대어집니다.
   세월이 흐를수록 SEI 층은 흉터에 딱지가 앉듯 점점 두꺼워집니다. 막이 두꺼워진다는 것은 리튬 이온이 통과해야 할 험난한 장애물이 길어졌다는 뜻이며, 이는 곧 셀 내부 저항의 급증과 심각한 용량 감소(Aging)로 이어집니다.

차세대 음극재 시대의 SEI 딜레마

과거 100% 흑연 음극재를 사용하던 시절에는 초기 화성 공정에서 형성된 SEI 층이 제법 튼튼하게 오래 유지되었습니다. 흑연은 충방전 시 부피 팽창률이 10% 내외로 매우 작아 표면 막에 가해지는 스트레스가 적었기 때문입니다.



▲ 실리콘(Si) 음극재 적용에 따른 SEI 층 붕괴 현상
최근 에너지 밀도를 높이기 위해 차세대 기술로 흑연에 실리콘을 블렌딩 하여 사용합니다. 하지만 앞선 편에서 다뤘듯 실리콘은 충전 시 부피가 최대 300%까지 늘어납니다. 풍선에 페인트를 칠해두고 바람을 불어넣으면 페인트가 다 갈라져 떨어지듯, 실리콘 표면에 기껏 형성해 놓은 SEI 층은 부피 팽창을 견디지 못하고 산산조각이 납니다. 수축할 때는 깨진 틈으로 전해액이 폭포수처럼 밀려 들어와 다시 SEI를 만들며 막대한 리튬 이온을 소진해 버립니다. 이 끔찍한 파괴와 재생성 루프 때문에 실리콘 음극재는 이론상 엄청난 용량에도 불구하고 상용화 초기, 사이클 수명이 수십 회에 불과했던 뼈아픈 기술적 한계를 안고 있었습니다.

고품질 배터리 팩을 위한 현장 시사점

배터리의 스펙 시트에는 SEI 층의 두께나 품질이 숫자로 표기되지 않습니다. 하지만 팩을 제작하거나 운용하는 실무자라면 이 보이지 않는 막의 특성을 이해하고 다뤄야 합니다.

• 전해액 첨가제(Additives) 기술의 중요성 인식
  동일한 셀 제조사라도 용도(전동공구용 vs 전기차용)에 따라 초기 용량 손실을 감수하더라도 SEI를 얇고 유연하게 만드는 고가의 FEC, VC 계열 첨가제를 사용합니다. 무작정 용량 스펙이 높은 저가형 셀을 메인 모빌리티 구동용으로 사용하면, SEI 층이 두껍게 깨져 금방 팩이 사망하는 이유가 여기에 있습니다.
• 최초 충전 시 급속 충전(고속 C-rate) 자제
  새로 리필한 팩이나 새 기기를 사용할 때 처음부터 과격한 급속 충전을 시도하면 음극 표면에 안정적이고 균일한 SEI 층이 자리 잡을 틈이 없습니다. 불규칙하고 듬성듬성한 보호막이 형성되어 초기 수명을 갉아먹게 되므로, 첫 2 - 3회 사이클은 완속 충전과 부드러운 방전으로 길들이기(에이징)를 해주는 것이 SEI 안정화에 도움을 줍니다.
• 완전 방전(0%) 금지
  배터리 전압이 2.5V 이하로 심각하게 떨어지면 양극뿐만 아니라 음극의 전위도 비정상적으로 요동치게 됩니다. 이때 음극을 지켜주던 SEI 층의 일부 화학 성분이 거꾸로 용해되어 보호막이 얇아지거나 손상될 수 있습니다.



함께 읽으면 좋은 글:
하이니켈 NCM(니켈·코발트·망간) 배터리의 진화와 기술적 한계
