작년 1월, 체감온도 영하 15도를 밑도는 맹추위 속에서 뼈저리게 겪었던 일이다. 직접 빌드한 60V 전동 킥보드를 타고 가파른 언덕을 오르는데, 출발 전 분명 80%를 가리키던 전압 게이지가 순식간에 45V 아래로 곤두박질치며 기체가 그 자리에 멈춰 섰다. 배터리 수명이 다 된 줄 알고 무거운 킥보드를 낑낑대며 작업실로 끌고 돌아왔는데, 실내의 따뜻한 온기에 팩이 녹자마자 전압이 58V 정상 수치로 스르륵 복원되는 것을 보고 허탈감과 동시에 묘한 오기가 생겼다. 대체 영하의 기온은 배터리 내부에서 무슨 짓을 벌이길래, 빵빵하게 충전된 에너지를 순식간에 깊은 동면 상태로 밀어 넣는 것일까?
얼어붙은 이온의 고속도로: 전해액 점도 상승과 키네틱(Kinetic) 저하
겨울철 배터리 성능 저하의 가장 직관적이면서도 치명적인 원인은 배터리 내부를 채우고 있는 혈액, 바로 액체 전해액의 물리적 변화에서 시작된다. 리튬이온 배터리의 전해액은 에틸렌 카보네이트(EC)나 디메틸 카보네이트(DMC) 같은 유기 용매에 리튬염(LiPF6)을 녹여 만든다.
상온(영상 25도)에서 이 전해액은 물처럼 찰랑거리며 리튬 이온(Li⁺)이 양극과 음극 사이를 쏜살같이 이동할 수 있는 완벽한 고속도로 역할을 한다. 하지만 온도가 영하로 떨어지면 유기 용매의 분자 운동 에너지가 급격히 감소하면서 액체의 점도(Viscosity)가 시럽이나 물엿처럼 끈적해진다. 심한 경우 전해액 내부에서 국부적인 결빙 현상마저 일어난다.
결과적으로 리튬 이온은 끈적해진 전해액 속을 헤엄쳐 나가기 위해 상온보다 수 배 이상의 에너지를 소모하게 되며, 이온 전도도(Ionic Conductivity)가 바닥으로 추락한다. 배터리 내부에는 에너지가 충분히 남아있음에도 불구하고, 이온이 제때 이동하지 못해 외부 회로로 전류를 밀어내지 못하는 심각한 병목 현상이 발생하는 것이다.
계면 저항의 폭증: 좁아진 문틈과 뻣뻣해진 SEI 보호막
전해액을 힘겹게 통과한 리튬 이온이 전극에 도달하더라도 또 다른 거대한 장벽이 기다리고 있다. 바로 전극과 전해액이 맞닿는 계면(Interface)에서의 전하 전달 저항(Charge Transfer Resistance)이다. 현장에서 노화된 배터리 팩의 AC 내부 저항을 측정해 보면, 상온에서 15mΩ이던 셀이 영하 10도 냉동고에 30분만 넣어두어도 40mΩ 이상으로 저항값이 폭증하는 것을 볼 수 있다. 리튬 이온이 음극의 흑연 층상 구조 속으로 삽입(Intercalation)되기 위해서는 흑연 표면을 덮고 있는 얇은 SEI(Solid Electrolyte Interphase) 층을 통과해야 한다. 온도가 낮아지면 이 SEI 층의 고체 이온 전도성마저 급격히 둔화되며 막 자체가 물리적으로 뻣뻣해진다.
아레니우스 방정식(Arrhenius Equation)으로 설명되는 화학 반응 속도론에 따르면, 온도가 낮아질수록 화학 반응을 일으키기 위해 필요한 최소한의 에너지인 '활성화 에너지(Activation Energy)' 장벽이 엄청나게 높아진다. 즉, 추운 겨울날 좁아진 문틈(음극 격자)으로 리튬 이온이 비집고 들어가기 위해 엄청난 압박을 받게 되고, 이것이 극심한 내부 저항으로 발현되어 전압 강하(Voltage Sag)를 일으키는 것이다.
겨울철 최대의 적, 리튬 석출(Lithium Plating)과 영구적 수명 깎임
방전 시 전압이 주저앉아 기기가 꺼지는 것은 차라리 다행이다. 기기를 따뜻하게 데우면 에너지가 복원되기 때문이다. 하지만 작업자들이 겨울철에 가장 많이 저지르는 치명적인 실수는 바로 '차가운 상태에서의 급속 충전'이다. 나 역시 과거 영하의 야외에서 주행을 마치고 돌아오자마자 5A 급속 충전기를 물렸다가, 불과 한 달 만에 새 배터리 팩의 용량을 반토막 낸 뼈아픈 경험이 있다. 영하의 온도에서 충전기를 연결해 억지로 리튬 이온을 음극 쪽으로 쑤셔 넣으면 어떻게 될까? 앞서 말했듯 음극의 흑연 층은 수축해 있고 SEI 층의 저항은 극도로 높아진 상태다. 리튬 이온은 흑연 내부로 미처 파고들지 못하고 음극 표면에 겉돌게 된다.

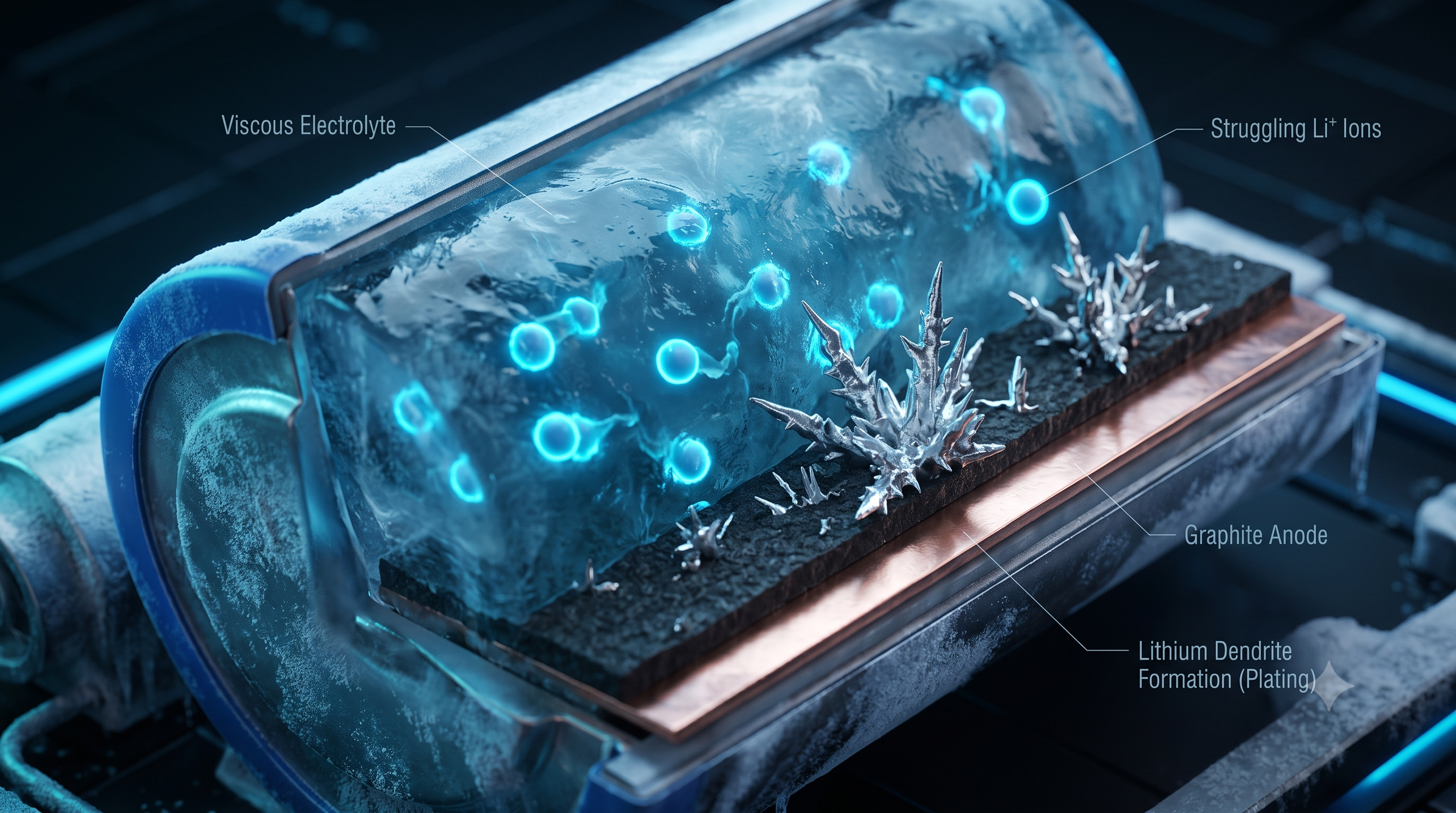

이렇게 갈 곳을 잃은 리튬 이온들은 전자를 만나 음극 표면에서 아예 은백색의 순수 금속 리튬으로 쌓여버리는데, 이를 리튬 석출(Lithium Plating)이라고 한다. 한 번 금속 형태로 뭉쳐버린 리튬은 다시 이온 상태로 돌아가지 못하는 '죽은 리튬(Dead Lithium)'이 되어 배터리의 총용량을 영구적으로 갉아먹는다. 더 끔찍한 것은 이 금속 리튬이 바늘처럼 뾰족한 덴드라이트(Dendrite)로 자라나 분리막을 찢고 치명적인 열폭주 화재를 유발할 수 있다는 점이다.
온도 변화에 따른 리튬이온 배터리 내부 물리·화학적 특성 비교
| 비교 지표 | 상온 환경 (25℃) | 저온 환경 (-10℃ 이하) |
|---|---|---|
| 전해액 점도 및 이온 전도도 | 점도 낮음 / 이온 이동 매우 원활 | 점도 급상승 (물엿 상태) / 이동력 극감 |
| 내부 저항 (Impedance) | 정상 수치 (셀당 10~20mΩ 내외) | 상온 대비 2~3배 이상 폭증 |
| 동적 가용 용량 (SOC 방출력) | 설계 용량의 95% 이상 방출 가능 | 극심한 전압 강하로 50~60%에서 컷오프 |
| 충전 시 리튬 석출 위험도 | 매우 낮음 (안정적 인터칼레이션) | 극도로 높음 (급속 충전 절대 금지) |
메이커 관점에서의 겨울철 배터리 열관리 설계
리튬이온 배터리가 가진 열역학적, 화학 반응 속도론적 한계를 셀 내부 소재만으로 극복하는 데에는 아직 물리적 한계가 존재한다. 특히 저온에서 유독 취약한 LFP(리튬 인산철) 배터리나 하이니켈 기반의 NCM 팩을 조립할 때, 현장의 메이커들은 이 한계를 구조적인 패키징으로 돌파해야 한다.
최신 전기차들이 겨울철 급속 충전소로 향할 때 스스로 배터리를 데우는 '프리컨디셔닝(Pre-conditioning)' 기능을 탑재하듯, DIY 팩 설계 시에도 단열과 예열이 필수적이다. 팩 외부를 알루미늄 케이스로 마감하기 전에 열전도율이 극히 낮은 에어로젤(Aerogel) 패드나 고밀도 EVA 폼으로 셀을 감싸 주행 중 발생하는 줄 열(Joule Heating)이 밖으로 빼앗기지 않도록 가두는 단열 설계가 기본이다. 또한, 대용량 파워뱅크의 경우 BMS와 연동되는 얇은 폴리이미드(PI) 면상 발열 필름을 팩 내부에 부착하여, 영하의 조건에서 충전기가 꽂히면 셀 충전 대신 히팅 필름을 먼저 가동해 팩 온도를 영상 10도 이상으로 끌어올린 뒤에야 충전 전류를 허용하도록 회로를 구성하는 것이 가장 완벽한 방어책이다.
올해 겨울을 대비해 새로 짜고 있는 14S 5P 기체 배터리 팩에는 온도 컨트롤러와 실리콘 발열체를 내장하는 실험적인 설계를 적용 중이다. 셀 내부 화학 물질들의 태생적인 추위 타는 성질을 바꿀 수 없다면, 팩 내부 환경을 인위적인 봄날로 만들어 주는 것이 시스템을 설계하는 메이커가 배터리에게 해줄 수 있는 가장 확실하고 유일한 배려이기 때문이다.
